Высоковольтный драйвер для светодиодов HV9922N3

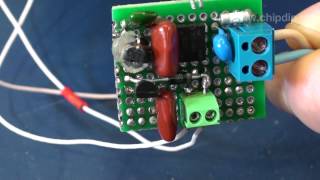

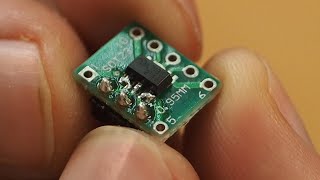

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Высоковольтный драйвер светодиодов HV9922N3 -- это компактный трехвыводной ШИМ-стабилизатор тока для светодиодов. Его отличительной особенностью является способность работать в широком диапазоне входных напряжениях от 80В до 264В, что позволяет использовать микросхему для питания светодиодов от сети переменного тока 220В без применения понижающего источника питания. Драйвер выполнен со встроенным MOSFET транзистором на напряжение 500В, внутренние цепи управления и коррекции обеспечивают стабилизацию тока в 50мА. Миниатюрный драйвер HV9922N3 в корпусе ТО92 имеет простую схему включения, поэтому для самостоятельной сборки потребуется ограниченное количество компонентов. Это, в первую очередь, сама микросхема, диодный мост, на напряжение не менее 250В, фильтр питания, в лице трех конденсаторов, защитный диод, и дроссель, соответствующий параметрам токовой нагрузки. Все содержимое размещается компактно на печатной или макетной плате, сюда можно добавить варистор и предохранитель, как дополнительную защиту по первичной цепи. Количество светодиодов подбирается по выходному напряжению драйвера и максимальному току отдачи.
