Установка и подключение фотоэлементов к шлагбауму DoorHan. Датчики безопасности Photocell.

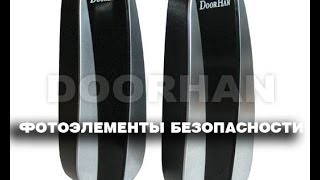

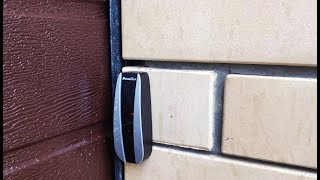

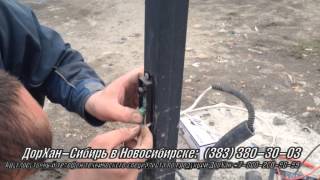

Технические свойства фотоэлементов DoorHan можно посмотреть на сайте компании www.383servis.ru Фотоэлементы Photocell -- серия устройств безопасности DoorHan Состоят из передатчика сигнала и приемника. Монтируются в стойку шлагбаума и опору стрелы на одном уровне. Если между датчиками возникает помеха, система срабатывает на выключение либо поднятие стрелы в итоговое положение. Рекомендуется установка на высоте не менее 20см от земли. Фотоэлементы следует устанавливать вертикально и параллельно друг к другу. К плате управления шлагбаума фотоэлементы подключаются согласно инструкции. Схема подключения срабатывания фотоэлементов для шлагбаума После подключения убедитесь, что отражатель стоит параллельно и лампа приемника погасла. Для корректной работы фотоэлементам необходимо расстояние между собой не менее 1 м. _________________________________________ Technical properties DoorHan photocells can be viewed on the company's website www.383servis.ru Photocells Photocell - a series of safety devices DoorHan They consist of a transmitter and signal receiver.  Mounted in a rack and support the barrier boom at the same level .  If there is interference between the sensors , the system is triggered to shut down or raise the boom in the final standings . Recommended installation at a height of not less than 20cm from the ground. Photocells should be installed vertically and parallel to each other. To control board barrier photocells are connected according to the instructions . Wiring response photocells barrier After connecting , make sure that the reflector is parallel to the receiver and the lamp goes out. To work correctly, you must distance between the photocells are not less than 1 m
