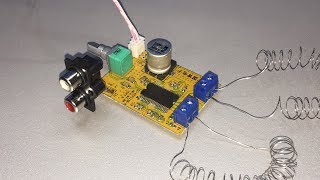

УСИЛИТЕЛЬ YAMAHA НА МИКРОСХЕМЕ YDE138-E ОБЗОР ТЕСТ МОЩНОСТИ + БОНУС Привет, друзья! Сегодня с вами обозреем 2-х канальный стерео усилитель звука класса D заказанный с сайта AliExpress. Выполнен он на микросхеме YDA138-E и продавец заявляет, что мощность данного усилителя 2 канала по 20 Ватт при 4-х омной нагрузке или 2 канала по 15 Ватт при 8-и омной нагрузке. Хотя в даташите к этой микросхеме написано, что при 8-и омной нагрузке мощность составляет 2 канала по 10 Ватт. На усилителе есть регулятор громкости в виде переменного резистора, клемники для подключения проводов и выполнен он на SMD компонентах. Питается этот усилитель от 9 до 14 Вольт. В даташите к микросхеме написано - от 9 до 13,5 Вольт. Так как это усилитель класса D, то без нагрузки его лучше не включать. Его размеры 53х38 миллиметров. Теперь давайте попробуем определить его мощность. Я подключил вместо колонок на выход усилителя две нихромовые спирали с сопротивлением 8 Ом каждая. Они будут служить нагрузкой. Подавать сигнал частотой в 1 кГц я буду с телефона из приложения "Генератор сигналов". Подаю сигнал, выкручиваю регулятор громкости на максимум и замеряем напряжение на выходе усилителя. У меня оно составило около 5 Вольт. Я подумал, что это мало и начал регулировать напряжение питания усилителя. Наилучшие показания были при напряжении питания 12 Вольт. Ну и теперь давайте произведем небольшие расчеты. Как известно, мощность находится по формуле P=UI. Напряжение нам известно, а силу тока можно было измерить, но ее тоже можно посчитать. Согласно закону Ома, сила тока находится по формуле I=U/R. Эти данные нам известны. 6/8=0,75 Ампер. Ну и посчитаем мощность. 0,75*6=4,5 Ватт на канал. Это при 8-и омной нагрузке. Я мерил и при 4-х омной нагрузке. Напряжение на выходе не меняется, то есть при 4-х омной нагрузке мощность данного усилителя будет 9 Ватт на канал. Ну и раз уже сегодня видео по теме звука, то давайте откроем еще одну посылку. Здесь у нас находится петличный микрофон. Петличка пришла в чехле. Прищепка у нее металлическая и сам корпус тоже металлический. Длина провода примерно 1,5 метра. Я купил ее для записи звука специально для телефона. С iPhone этот микрофон работает отлично, а качество звука вы можете оценить прямо сейчас, так как звук для этого видео я записываю уже на этот микрофон. Кстати 2 предыдущих видео я озвучивал тоже на этот микрофон. Можете посмотреть другие видеоролики и сравнить звук. Свое мнение напишите в комментариях к этому видео. До скорых встреч. Пока-пока! ---------------------------------------------------------------------------------------------------------------- Усилитель брал здесь http://ali.pub/27mkc1 или http://ali.pub/27mkfx Подходящий блок питания для усилителя http://ali.pub/27mph5 или http://ali.pub/27mpl1 Другие усилители http://ali.pub/27mm7p Петличку покупал тут http://gbest.by/27ml0j Такой же микрофон на AliExpress http://ali.pub/28q7jg или http://ali.pub/27mlq0 Мультиметр A830L как у меня http://ali.pub/27mntu или http://ali.pub/27mnwr Обзор мультиметра https://youtu.be/oJB9kpZMPZI mp3 плеер http://ali.pub/27mqfk или http://ali.pub/27mqhw RCA разъемы http://ali.pub/27mlyk или http://ali.pub/27mlzx Datasheet на YDA138-E https://goo.gl/XJdzSa ---------------------------------------------------------------------------------------------------------------- Вы также можете пожертвовать каналу на различные товары для самоделок. Деньги с кошельков WebMoney идут исключительно на товары из Китая. Кошельки WebMoney: R992926908248 Z715054806307 Донат https://goo.gl/iJjZNB ---------------------------------------------------------------------------------------------------------------- Реклама на канале Scout Channel https://goo.gl/mLnLwb ---------------------------------------------------------------------------------------------------------------- ? Заработок в сети https://goo.gl/st44wR ---------------------------------------------------------------------------------------------------------------- ПОЛЕЗНЫЕ ВИДЕО ⬇⬇⬇ ПОСМОТРИ ОБЯЗАТЕЛЬНО ✅ Кэшбэк на телефоне https://youtu.be/foMMal2KHko ✅ О том как пользоваться кэшбэком от ePN https://youtu.be/dbqlhUYRt1Q ✅ Заработок на телефоне https://youtu.be/7bNQuZa-BUw ---------------------------------------------------------------------------------------------------------------- ✅ Подпишись на канал и ты не пожалеешь https://goo.gl/qMCxKL ✅ Монетизируй свои видео вместе с AIR http://join.air.io/scoutchannel ---------------------------------------------------------------------------------------------------------------- ? Лучший cashback сервис http://ali.pub/1hvoce ? Браузерное расширение EPN cashback http://ali.pub/1n4d9s ? Мобильное приложение EPN cashback http://got.by/1n4dpj ? Зарабатывай на покупках http://fas.st/tbO1TT ---------------------------------------------------------------------------------------------------------------- ? Likecoin – криптовалюта за лайки: https://likecoin.pro/@scoutchannel/pcg8/agz4
