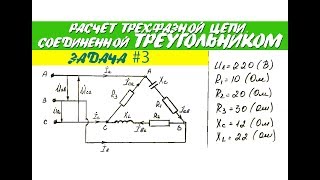

Трехфазные цепи | ТРЕУГОЛЬНИК | Расчет трехфазной цепи, соединенной треугольником

В данном видеоуроке производится расчет трехфазной цепи, соединенной треугольником. Если обмотки генератора соединены между собой в схему «треугольник», тогда конец первой обмотки присоединен к началу второй обмотки, конец второй обмотки — к началу третьей, конец третьей — к началу первой — треугольник замкнулся. Геометрически сумма ЭДС в таком треугольнике будет равна нулю. И если к выводам «А», «В» и «С» нагрузку вообще не присоединять, то и ток по обмоткам генератора не потечет. Токи, текущие по линейным проводам, называют линейными токами и обозначают их Ia, Ib, Ic. За положительное направление линейного тока принимают обычно направление от генератора — к нагрузке. Напряжение между двумя линейными проводниками — это линейное напряжение, его обозначают Uab, Ubc, Uca или, если речь идет о модуле, то пишут просто Uл. Каждая из обмоток генератора называется фазой генератора, а каждая из трех частей трехфазной нагрузки — фазой нагрузки. Токи фаз генератора и, соответственно, нагрузок, - называются фазными токами, обозначаются Iф. Собственные напряжения фаз генератора и фаз нагрузки называются фазными напряжениями, они обозначаются Uф. Когда нагрузка подключена по схеме «треугольник», за положительное направление токов выбирают направление обхода треугольника по часовой стрелке. Обозначение делается соответствующими индексами: от какой точки течет ток и к какой точке он притекает, например Iab – это обозначение тока от точки «А» к точке «В». Если трехфазная нагрузка соединена треугольником, то линейные токи и фазовые токи не будут равны между собой. Линейные токи находятся тогда через фазовые токи в соответствии с первым законом Кирхгофа: Ia=Iab-Ica, Ib=Ibc-Iab, Ic=Ica-Ibc. ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▼ Вопросы, касающиеся данного видеоурока, можно задавать в ВК: http://vk.com/art_rav ▌▌Выполняю курсовые, расчетные, контрольные работы по ТОЭ(ОТЦ, ТЭЦ)[в том числе и простые, одиночные задачи]. «ПРОСТЫЕ ЦЕПИ» 1. Метод эквивалентных преобразований 2. Метод прапорциональных величин «СЛОЖНЫЕ ЦЕПИ» 1. Расчет цепи по законам Кирхгофа 2. Метод контурных токов 3. Метод узловых потенциалов 4. Метод эквивалентного генератора 5. Метод наложения 6. Баланс мощностей 7. Потенциальная диаграмма «ИНДУКТИВНО СВЯЗАННЫЕ ЦЕПИ» 1. Расчет цепи по законам Кирхгофа 2. Метод контурных токов 3. Мгновенные значения токов и напряжений 4. Составить баланс активных и реактивных мощностей 5. Анализ явления передачи энергии между индуктивно связанными элементами 6. Векторная диаграмма токов и топографическая диаграмма напряжений «ЦЕПИ ПЕРЕМЕННОГО ТОКА» 1. Найти комплексы действующих значений токов и напряжений 2. Мгновенные значения токов и напряжений 3. Векторная диаграмма токов и топографическая диаграмма напряжений 4. Баланс активных и реактивных мощностей «ПЕРЕХОДНЫЕ ПРОЦЕССЫ» 1. Классический метод(1-го, 2-го порядков) 2. Операторный метод(1-го, 2-го, 3-го порядков) 3. Метод переменных состояний(1-го, 2-го порядков) 4. Расчет при импульсном источнике 5. Расчет при гармоническом источнике 6. Классическо-операторный метод 7. График переходного процесса «ЧЕТЫРЕХПОЛЮСНИКИ» 1. Расчет коэффициентов четырехполюсника 2. Входные и выходные сопротивления четырехполюсника 3. Характеристические параметры четырехполюсника 4. Переходные характеристики 5. Фильтры и т.д «ТРЕХФАЗНЫЕ ЦЕПИ» 1. Расчет фазных и линейных токов и напряжений 2. Активная, реактивная и полная мощность трехфазной цепи 3. Показания ваттметров и вольтметров 4. Векторная диаграмма напряжений и токов 5. Баланс мощностей 6. Напряжение смещения нейтрали 7. Ток нейтрального(нулевого) провода ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▌Так же занимаюсь онлайн-репетиторством [тоэ, электроника] (по всем вопросам обращаться в ВК). ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▼ МОЙ ВТОРОЙ КАНАЛ: [Физика с нуля] RAVINSKY https://www.youtube.com/channel/UCU1VDozkhXubMD291P8tyPg ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▼ Мой новый(экспериментальный) канал - "[РемонтТехно] RAVINSKY". Он посвящен ремонту, принципу работы и устройству бытовых приборов и электроники. Ссылка: https://www.youtube.com/channel/UCBl0QfzvNP0OTzJAFzkv7Dw ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▼ Автор видеоуроков Артур Равилов #ТрехфазныеЦепи #ТоэПсков #ТрехфазныеЦепиТреугольник
