Трансзвук® Погружение свай вдавливанием. Зарс. Одесса

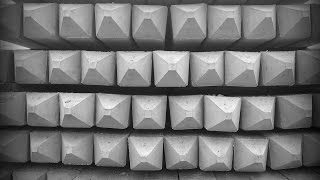

Технологический цикл вдавливания свай координатным способом http://transzvuk.com/_mks.html на объекте строительства 12-ти этажного жилого дома со встроенными помещениями общественного назначения и подземным паркингом по адресу: г. Одесса, Французский б-р, 2 Сваи призматические 350Х350, длиной 18м, глубина погружения 22м. Оборудование:  Система МКС, Сваевдавливающая машина СО-450. Скорость вдавливания сваи в автоматическом режиме составила от 1,7 до 2м/мин В зависимости от особенностей проекта, расположения свай в плане и инженерно-геологических условий строительной площадки, вдавливание свай в грунт может осуществляться линейным и координатным способом. Координатный способ (перемещение по продольной и поперечной координате с использованием каретки) при кустовом и многорядном расположении свай, для повышения точности и производительности работ. Технологический цикл вдавливания одной сваи координатным способом включает следующие операции: перемещение на отметку проектного положения сваи -- 2 мин; подача сваи -- 3 мин; центрирование и вдавливание сваи -- 10 мин; перемещение на отметку проектного положения очередной сваи;  T коорд.  =  T пер +T подача + T вдав   T коорд   = 15 мин Время перемещения на точку вдавливания определяется по формуле:  Тпер = S / Vnep S - расстояние между сваями; Vnep - скорость перемещения.                                                Операция по сборке модульных секций, установке машины на каретку и анкеровке Tсбор = 1 час осуществляется один раз перед началом работ.   Дополнительная стыковка модульных секций, перемещение машины из рабочей зоны №1 в рабочую зону №2, перестыковка модульной секции №1 по ходу движения  Tстык = 20 мин  Система "МКС" предназначена для вдавливания строительных элементов в грунт и применяется как универсальное оборудование при устройстве свайных фундаментов гражданских и промышленных зданий, шпунтовых оградительных стенок, укреплении котлованов, стабилизации склонов. Система содержит в своей конструкции гидравлическую сваевдавливающую машину и модульную координатную систему перемещения выполненую в виде модульных секций. Модульная концепция обеспечивает высокоточное двухкоординатное перемещение сваевдавливающей машины в рабочей зоне модульной секции, а также по строительной площадке (при максимальной загрузке анкерными грузами) без необходимости переанкеровки и демонтажа/монтажа машины. Система МКС применяется как многофункциональный экспериментальный стенд для проведения полномасштабного геотехнического моделирования процессов вдавливания, а также полевых контрольных испытаний свай. http://transzvuk.com Инженерный Центр Трансзвук
