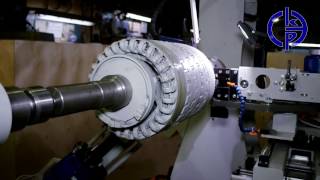

Станок для ремонта якорей и фазных роторов РИФЖ 442219 004

Предназначен для продорожки коллекторов, наложения бандажа, сварки пластин. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА № Характеристика Параметры 1 Габаритные размеры обрабатываемого ротора, мм: - диаметр - длина 80...1500 200...3500 2 Габаритные размеры обрабатываемого коллектора: - диаметр 80...1000 мм; - длина 20...500 мм - допустимый угол наклона изоляционных пластин, градусов ±3º 3 Максимальный диаметр шеек ротора, мм 200 4 Скорость фрезерования, мм/мин 1-500 5 Скорость вращения фрезы, об/мин 4500 6 Привод шпинделя электромеханический 7 Скорость вращения ротора при фрезеровании, об/мин 0,01-0,1 8 Продольное перемещение фрезы, мм 500 9 Поперечное перемещение фрезы, мм 500 10 Скорость перемещения узла бандажирования, мм/мин 360-1800 11 Скорость вращения ротора при бандажировании, об/мин 2-19 12 Максимальное усилие на лебедке, кг 1500 13 Параметры питающей сети 3~ 50Hz 380V AC 14 Установленная мощность, кВт 11 15 ~ Габариты мм: - длина – 6300; - ширина – 2200; - высота - 2070…2110; - высота оси центров - 1330...1370 16 Масса, кг 2800 17 Максимальная масса обрабатываемого ротора, кг 3500 Всё оборудование разработано конструкторским отделом нашего завода, в связи с этим мы имеем возможность учесть при изготовлении все технические требования заказчиков, а также разработать новое оборудование и оснастку согласно Вашему ТЗ. Также возможно изготовление любого нестандартного оборудования по индивидуальному проекту.
