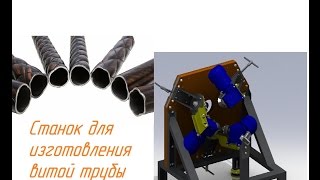

Станок для изготовления витой трубы.Чертежи. Machine for making twisted tube

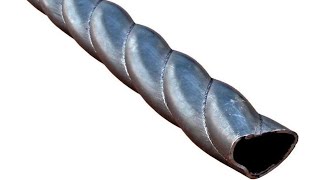

Чертежи и 3D-модели на сайте http://keyprod.ru/chertegy-tehnologiyi-proizvodstva/metallobrabotka/stanok-dlya-izgotovleniya-vitoj-truby/. Станок предназначен для формирования и нанесения рисунка косичка прямого и перекрёстного видов на металлические заготовки различных диаметром. Художественная холодная ковка на станке по витой трубе наносится способом холодного вдавливания, косичкой с трех сторон на круглую трубу. Станок для декоративной кованной трубы способен обрабатывать заготовки любой длины и диаметром до 108 мм. Производительность станка по изготовлению витой трубы составляет 6 метров в минуту. Принцип работы станка заключается в прокатке трубы 10 (заготовка) тремя роликами 5, ролики расположены на основание 3.Основание 3 имеет возможность поворачиваться вокруг своей оси , для изменения угла прокатки косички на 0,30,45 и 60 градусов. Ролики 5 установлены на валу 11 и соединена для передачи крутящего момента с мотор-редуктором 9 при помощи упругой втулочно-пальцевой муфты 4. Диаметр трубы 10 варьируется от 21.3-108 мм толщина стенки до 3 мм. Для применения труб различного диаметра основание 3 устанавливается на ползун 2,который имеет возможность перемещаться в пазах стенки 1. Перемещение ползуна 2 осуществляется при помощи винтового зажима 6. Стенка 1 жестко закреплена на раме 12. Для поддержки свободного конца трубы 10 на раме 12 устанавливается стойка с роликами 7. Для уменьшения вибрации станка рама 12 установлена на виброопоры 8. Технические характеристики Значение показателя Диаметр исходной трубы 20-100 мм Используемое сырье Толщина стенки трубы 1,5 - 2 мм Частота вращения рабочих валов 16 об/мин Направление вращения валов реверсивное Направление навивки правое Скорость прокатки 3 м/мин Угол подъема витка 0, 30, 45, 60 градусов(как для накатки трубы в виде "каната", так и для перекресной навивки) Длина трубы не ограничена Шаг в зависимости от диаметра трубы Глубина завальцовки регулируемая Мощность эл/двигателя 2,25 КВт (3.3) Ток питания сети 380 В переменный, 3-х фазн Хотите помочь материально? https://www.donationalerts.com/r/keyprod http://www.cb-online.ru/ - большая библиотека 3D-моделей, чертежей и технической литературы http://keyprod.ru/ - большая библиотека 3D-моделей, чертежей различного оборудования
