САМОДЕЛЬНЫЙ РЕЛЕ РЕГУЛЯТОР ДЛЯ СКУТЕРА 150516

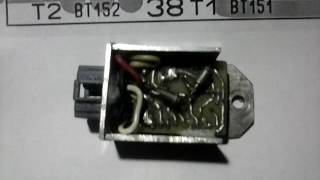

Ошибся в видео тиристоры 2 штуки.....Сгорел на моём скутере СУЗУКИ ЛЕТС ---РЕЛЕ РЕГУЛЯТОР. Просмотрев интернет нашёл интересную и простую схему реле регулятора на сайте http://scooterclub.kharkov.ua/forum/29-9686-1 Регулятор напряжения для 4т китайского скутера своими руками (Или реверс инжинеринг стокового!) автор Alex101.На этом сайте автор подробно описал реле регулятор. Решил собрать и испытать его. Как мне подумалось разработал плату, чтобы тиристоры оба крепились на корпусе а сверху закрепить плату. Делал из того что было. С алюминия вырезал корпус и согнул, получился для регулятора и радиатор и корпус одновременно. Проверил на скутере, при заряженном аккумуляторе на больших оборотах давал зарядку 50-100 ма и 14.08 вольта напряжение, и освещение получилось 12.6 вольта. Рабочая схема так что можно собирать. Только внимательно посмотреть провода которые приходят на регулятор!!! У каждого скутера разное подключение проводов и цвета проводов!!! Всем всего хорошего и удачи !!! Добавил чуть другой РР на 2х ВТ151 плата, схема, можно скачать https://cloud.mail.ru/public/LXcu/AmHq8LfBt а так же автора плата и всё что надо https://cloud.mail.ru/public/DsNV/ZqQhF3vSd УДАЧИ ВСЕМ!!!
