САМОДЕЛЬНОЕ УСТРОЙСТВО для проверки якорей /Измеряем якорь\Homemade device for testing of rotor.

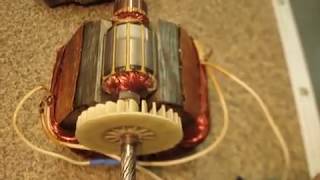

Прибор представляет собой трансформатор переменного тока, имеющий только первичную обмотку, с магнитным зазором в сердечнике 120 градусов. В зазор сердечника укладывается проверяемый якорь, и его обмотка становится вторичной обмоткой трансформатора. В случае наличия короткозамкнутых витков в проверяемом якоре, поскольку витки распределены по группам, возникает местное магнитное перенасыщение железа, что легко обнаруживается по дребезжанию стальной пластинки, положенной на железо якоря над витком (например ножовочное полотно). Проворачиваем якорь в магнитном зазоре, так что пластинка оказывается над разными катушками. Там где есть межвитковое замыкание пластинка начинает ощутимо вибрировать. Замкнутый виток, теоретически начинает греться А также как определить витковое якоря:https://youtu.be/LViu7tETz3U https://youtu.be/okYvbS0t6kM https://youtu.be/a5oPUb5VLYk
