Ремонт масляного насоса / Oil pump repair

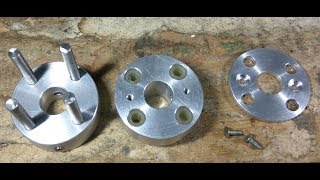

2:15 - описание соединительной муфты. Ремонт масляного насоса токарного станка ИЖ 250. Для соединения вала мотора и вала насоса была изготовлена упругая муфта. Конструктивно муфта состоит из двух частей. В нижнюю часть впрессованы каленые стальные штифты диаметром 5мм. В ответной части сначала просверлены отверстия диаметром 6 мм, а затем расфрезерованы диаметром 9.5мм , но не на всю глубину. Затем вставлены упругие элементы из отрезков силиконового шланга. Снизу все закрывается крышкой, в которой также просверлены отверстия диаметром 6мм. Это позволяет свободно перемещаться штифтам внутри упругих элементов, но в тоже время отрезки силиконового шланга не выпадают. Конструкция муфты позволяе5т регулировать осевой зазор, гасит стартовый рывок мотора и компенсирует некоторую не соосность если она есть. Если вам понравилось видео https://youtu.be/nm5uLQIVtYI Подписывайтесь на наш канал! https://www.youtube.com/channel/UCYLCo0UfvX52UpmgJBj91Jw?sub_confirmation=1
