Простое реле времени на двух транзисторах

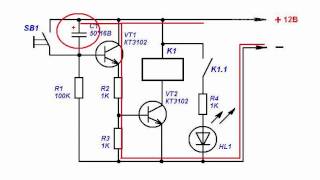

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Принцип работы данного устройства основан на том, что время заряда полностью разряженного конденсатора определяется произведением емкости этого конденсатора на сопротивление цепи заряда. Задавая значение этого произведения путем выбора емкости и сопротивления, можно получить необходимое время заряда. Как работает реле времени. При подачи питания на устройство начинается заряд конденсатора С1 через резисторы R2, R3 и эмиттерный переход транзистора VT1, который открывается, и, в свою очередь на резисторе R3 образуется падение напряжения от протекания через него эмиттерного тока. В результате чего, отпирается транзистор VT2, и срабатывает электромагнитное реле, коммутируя к шине питания светодиод HL1. Резистор R4 ограничивает ток светодиода. По мере заряда напряжение на конденсаторе нарастает, а ток заряда уменьшается, так же уменьшается ток эмиттера, и падение напряжения на резисторе R3. В конечном итоге, на конденсаторе ток заряда становится настолько мал, что транзистор VT1 запирается, за ним запирается и транзистор VT2. В результате чего, реле отпускает, и светодиод гаснет. Для последующего запуска реле необходимо на короткое время нажать кнопку SB1, чтобы полностью разрядить конденсатор.
