Простая схема регулируемого блока питания на транзисторах с защитой от перегрузки по току и КЗ

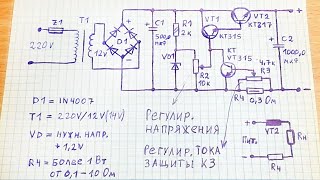

(640) » В этом видео привожу простую схему трансформаторного блока питания с регулировкой выходного напряжения и защитой от перегрузки по току и короткого замыкания. Схема блока питания и стабилизатора напряжения собрана на биполярных транзисторах. Опорное напряжение задается параметрическим стабилизатором напряжения на стабилитроне и резисторе. Далее идет каскад стабилизатора на транзисторах, собранный по схеме общий коллектор, эмиттерный повторитель. Поставлен составной транзистор для большего усиления выходного тока блока питания. Токовая защита и защита от КЗ сделана на одном транзисторе и работает плавно, то есть ограничивает выходное напряжение и ток постепенно с увеличением максимально допустимого тока нагрузки. Поддержать развитие канала можно тут (донат) » https://www.donationalerts.com/r/elhob ==== сайт ЭлектроХобби » https://electrohobby.ru ===
