Пример ELCUT: 3D пересечение проводников на печатной плате

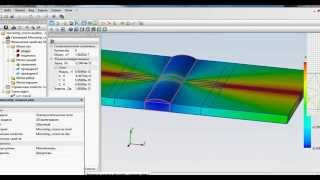

Пример ELCUT: 3D пересечение проводников на печатной плате Серьезным препятствием в развитии цифровой техники являются паразитные емкости между проводниками печатных плат, расположенными на разных слоях. Вследствие этого возникают высокочастотные перекрестные помехи. Тип задачи: электростатика. Геометрия: 3D вытягивание. Дано: - Эквивалентная электрическая схема, - Относительная диэлектрическая проницаемость воздуха ε = 1, - Относительная диэлектрическая проницаемость подложки ε = 10, - Потенциал первого проводника (полоски) U1 = -0.5 В, - Потенциал второго проводника U2 = +0.5 В. Задача: Рассчитать взаимную емкость между проводниками C12. Решение: Чтобы определить взаимную емкость C12, необходимо отключить все источники напряжения и приложить к проводникам потенциалы разного знака. Моделирование в ELCUT позволяет получить распределение заряда q. Затем вычисляется емкость как C = q / (U2 - U1). Результат: значения заряда и ёмкости. Файлы задачи: http://elcut.ru/advanced/microstrip_crossover_r.htm Подробнее о постановке «3D вытягивание»: http://elcut.ru/glossary/3dextrusion.htm Подробнее о модуле «Электростатика»: http://elcut.ru/estat_r.htm
