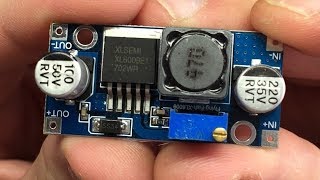

ПОВЫШАЮЩИЙ DC-DC ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ XL6009 По просьбе одного из подписчиков заказал на Алиэкспресс 2 модуля. Это повышающие DC-DC преобразователи. Эти преобразователи могут только повышать напряжение, понижать они его не могут. Конечно на Алиэкспресс уже есть универсальные преобразователи, которые могут как повышать, так и понижать напряжение. Данные преобразователи собраны на микросхеме XL6009. Давайте сначала пробежимся по размерам преобразователя, а затем попробуем его в работе. Ширина 21 миллиметр, длина 43 миллиметра, а высота в самом высоком месте почти 14 миллиметров. На плате подписаны "плюс-минус" и "вход-выход", так что ошибиться с подключением будет трудно. На блоке питания я выставил максимум - это 24 Вольта. На выходе преобразователя - 25 Вольт. Вращая подстроечный резистор против часовой стрелки мы тем самым увеличиваем напряжение на выходе. При 24 Вольтах на входе мы имеем максимум 39,3 Вольта, что довольно-таки неплохо. Теперь давайте посмотрим как поведет себя преобразователь с нагрузкой. Для этого я выставил на блоке питания 21 Вольт, а на выходе модуля 24 Вольта. Тестировать буду с небольшим разбросом по напряжению - всего в 3 Вольта. В качестве нагрузки я буду использовать лампочки на 24 Вольта. Мощность этих лампочек 21 Ватт, значит при напряжении в 24 Вольта одна лампочка должна потреблять ток чуть больше 0,8 Ампера. Припаял лампочку и подаю напряжение на вход преобразователя. Лампочка горит и на выходе по-прежнему 24 Вольта, а вот на блоке питания напряжение просело до 19 Вольт. Ну ладно, с одной лампочкой разобрались, теперь параллельно этой лампочке, я припаиваю еще одну такую же лампочку. Две такие лампочки подключенные параллельно согласно закону Ома должны потреблять ток примерно 1,8 Ампера. Согласно описанию товара минимальное входное напряжение составляет 3,2 Вольта - это напряжение при котором преобразователь начинает работать, а максимальное 32 Вольта. Диапазон выходного напряжения от 4 до 38 Вольт. А максимальный ток равен 4 Амперам. Подключил вторую лампочку, подаю напряжение на вход и замеряем напряжение на выходе. На выходе по-прежнему 24 Вольта, а на входе на этот раз 20 Вольт. Сама микросхема немного греется, но не критично. До скольких градусов - этого сказать не могу. К сожалению нет у меня больше таких лампочек и нагрузить этот модуль мне больше нечем. Но можно сказать, что ток в 2 Ампера этот малыш выдерживает. Если у вас есть какие-то вопросы, то задавайте их в комментариях. Не забудьте подписаться на канал, если вы еще не подписаны и оцените это видео своим лайком. ---------------------------------------------------------------------------------------------------------------- Преобразователь из видео XL6009 http://ali.pub/2h4wa6 или http://ali.pub/2h4wci Универсальный понижающий-повышающий преобразователь XL6019 http://ali.pub/2h4wfm или http://ali.pub/2h4wiq Мультиметр A830L как у меня http://ali.pub/2h4wlu или http://ali.pub/2h4wnl Обзор мультиметра https://youtu.be/oJB9kpZMPZI Отвертка как у меня http://ali.pub/2h4woy или http://ali.pub/2h4wqw ---------------------------------------------------------------------------------------------------------------- Вы также можете пожертвовать каналу на различные товары для самоделок. Деньги с кошельков WebMoney идут исключительно на товары из Китая. Кошельки WebMoney: R992926908248 Z715054806307 Донат https://goo.gl/iJjZNB ---------------------------------------------------------------------------------------------------------------- Реклама на канале Scout Channel https://goo.gl/mLnLwb ---------------------------------------------------------------------------------------------------------------- ? Заработок в сети https://goo.gl/st44wR ---------------------------------------------------------------------------------------------------------------- ПОЛЕЗНЫЕ ВИДЕО ⬇⬇⬇ ПОСМОТРИ ОБЯЗАТЕЛЬНО ✅ Кэшбэк на телефоне https://youtu.be/foMMal2KHko ✅ О том как пользоваться кэшбэком от ePN https://youtu.be/dbqlhUYRt1Q ✅ Заработок на телефоне https://youtu.be/7bNQuZa-BUw ---------------------------------------------------------------------------------------------------------------- ✅ Подпишись на канал и ты не пожалеешь https://goo.gl/qMCxKL ✅ Монетизируй свои видео вместе с AIR http://join.air.io/scoutchannel ---------------------------------------------------------------------------------------------------------------- ? Лучший cashback сервис http://ali.pub/1hvoce ? Браузерное расширение EPN cashback http://ali.pub/1n4d9s ? Мобильное приложение EPN cashback http://got.by/1n4dpj ? Зарабатывай на покупках http://fas.st/tbO1TT ---------------------------------------------------------------------------------------------------------------- ? Likecoin – криптовалюта за лайки: https://likecoin.pro/@scoutchannel/pcg8/agz4
