Построение отрезков в AutoCAD 2010 (12/45)

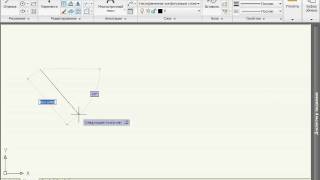

http://www.teachvideo.ru/ - тысячи обучающих роликов на нашем сайте бесплатно! Основным объектом рисования является отрезок. Можно нарисовать ряд соединенных прямолинейных сегментов, вызвав команду «ОТРЕЗОК», и задав подходящую последовательность конечных точек. При этом AutoCAD соединит указанные точки последовательностью отрезков. Указать эти точки, можно как с использованием двухмерных, либо трехмерных координат, либо их комбинации. Если вводятся двухмерные координаты, Система использует текущую высоту в качестве координаты Z точки. Если же точки с использованием указателя вместо ввода координат, между начальной точкой и перекрестием указателя будет отображаться предварительная линия. Она поможет увидеть, как пройдет результирующий отрезок. После того как были нарисованы два отрезка прямой с помощью одной команды «ОТРЕЗОК», в приглашении строки команд появится параметр «Замкнуть» - о нем мы поговорим чуть позже Команда «ОТРЕЗОК» является одной из тех команд программы AutoCAD, которые повторяются автоматически. Команда использует конечную точку одного отрезка в качестве начальной точки для следующего отрезка, продолжая при этом выводить подсказки для ввода каждой последующей конечной точки. Для завершения этого процесса повторения нужно сделать следующее - нажать клавишу «Ввод» или щелкнуть правой кнопкой мыши и в контекстном меню выбрать команду «Ввод». Обратите внимание - несмотря на то, что последовательность отрезков нарисована с использованием единственной команды «ОТРЕЗОК», каждый отрезок является отдельным объектом, поскольку был нарисован с использованием отдельной команды «ОТРЕЗОК».
