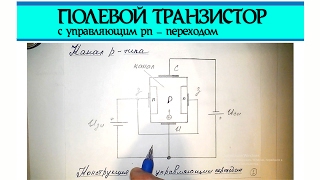

Полевой транзистор с управляющим pn - переходом

▼ Мой новый(экспериментальный) канал - "[РемонтТехно] RAVINSKY". Он посвящен ремонту, принципу работы и устройству бытовых приборов и электроники. ОГРОМНАЯ ПРОСЬБА ПОДПИСАТЬСЯ НА НОВЫЙ КАНАЛ... Ссылка: https://www.youtube.com/channel/UCBl0QfzvNP0OTzJAFzkv7Dw ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ Полевой транзистор с управляющим pn - переходом. В 1956 американским ученым Шокли, Браттейну и Бардину была присуждена высшая научная награда – Нобелевская премия по физике за исследования полупроводников и открытие транзисторного эффекта. Но в течение всего времени, пока проводились эксперименты, которые привели к появлению первого транзистора, Шокли сохранял веру в то, что может быть создан более простой прибор, полевой транзистор. От появления идеи создания усилительного прибора на кристалле до ее осуществления прошло более 30 лет. Полевой транзистор – это электропреобразовательный прибор, в котором ток через канал управляется электрическим полем, возникающим при приложении напряжения между затвором и истоком, и который предназначен для усиления мощности электрических сигналов. Канал – это область полупроводникового кристалла, в которой поток носителей заряда регулируется изменением ее поперечного сечения. Истоком называют электрод полевого транзистора, через который в канал втекают носители заряда. Электрод, через который из канала уходят основные носители заряда, называют стоком. Электрод полевого транзистора, к которому прикладывается управляющее напряжение, называют затвором. В литературе часто полевые транзисторы называют униполярными, так как принцип их работы основан на управлении движением носителей заряда только одного знака (основных носителей), в отличие от биполярных транзисторов, в которых физические процессы связаны с движением носителей заряда обоих знаков. Различают два типа полевых транзисторов: • полевые транзисторы с управляющим p-n переходом; • полевые транзисторы с изолированным затвором (МДП – транзисторы). Главное достоинство полевых транзисторов – высокое входное сопротивление, которое может быть даже больше, чем у электронных ламп. 1. Полевой транзистор с управляющим p-n переходом Полевой транзистор с управляющим p-n переходом имеет два невыпрямляющих контакта к области, по которой проходит управляемый ток основных носителей заряда, и один или два управляющих электронно-дырочных перехода, смещенных в обратном направлении. Полевой транзистор с управляющим p-n переходом – это полевой транзистор, затвор которого отделен в электрическом отношении от канала p-n переходом, смещенном в обратном направлении. ________________________________________________________________ http://vk.com/art_rav - тут можно задавать вопросы относящиеся к данной теме. ТАК ЖЕ ДЕЛАЮ КУРСОВЫЕ, РАСЧЕТНЫЕ, КОНТРОЛЬНЫЕ РАБОТЫ ПО ТОЭ(ОТЦ, ТЭЦ), ЭЛЕКТРОНИКЕ, СХЕМОТЕХНИКЕ и по др. предметам. ______________________________________________________________ полевой транзистор полевой транзистор схема мощные полевые транзисторы питание полевых транзисторов характеристики полевых транзисторов полевой транзистор n работа полевого транзистора параметры полевых транзисторов затвор полевого транзистора канал полевого транзистора полевой транзистор принцип включение полевого транзистора устройство полевого транзистора управление полевым транзистором характеристики транзисторов параметры транзистора схема транзистора цоколевка транзисторов работа транзистора транзистор напряжение полевой транзистор схема включение транзистора режимы транзистора принцип работы транзистора устройство транзистора n - канальный полевой транзистор p - канальный полевой транзистор электронный компонент Полевой (MOSFET) транзистор КАК РАБОТАЕТ ПОЛЕВОЙ ТРАНЗИСТОР Полевые транзисторы. Принцип действия, параметры и характеристики
