Подсветка блока управления отопителя Mitsubishi Lancer IX

У вашего броузера проблема в совместимости с HTML5

Одной из составляющих тюнинга салона является подсветка салона автомобиля, так называемый светодиодный тюнинг. Ведь всегда приятно, когда приборы красиво подсвечены и в салоне сразу становится уютно и комфортно. Самостоятельно сделать светодиодную подсветку для печки именно под Ваш вкус очень легко и просто: для этого нужно совсем немного Вашего времени и желания, а результат будет радовать каждую поездку. В этом видео подробно описан процесс изготовления подсветки блока управления отопителя для автомобиля Мицубиси Лансер 9 в домашних условиях и своими руками.

Необходимые компоненты для пайки платы.

1. Таймер - NE555 (1шт)
2. Транзистор - IRF7413 (1шт)
3. Резисторы - 1 кОм (2шт)
4. Конденсатор - 0,01мкФ (1шт)
5. Конденсатор - 0,1мкФ (1шт)
6. Диод - SM4007 (2шт)
7. Подстроечный резистор - 3329H - 50 кОм (1шт)
8. Три проволоки

Плата подсветки печки

1. Резисторы 0805 - 390 Ом (12шт)
2. Светодиоды 0805 - белые (27 шт)
3. Светодиоды 0805 - красные (9 шт)

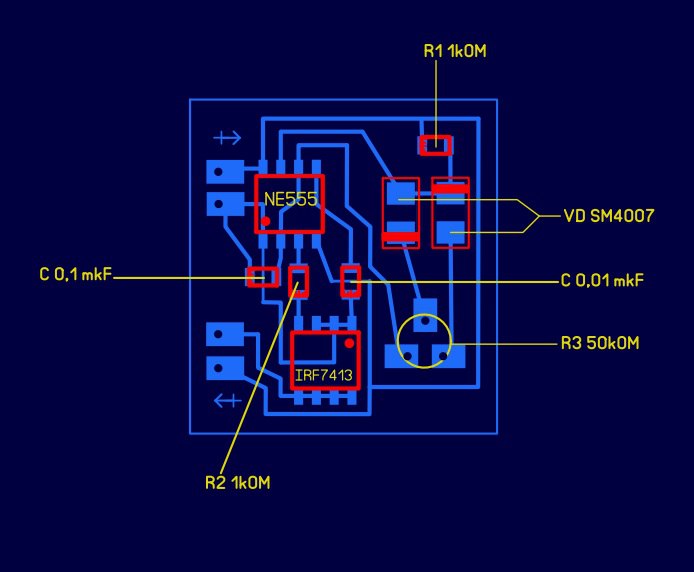

Схема ШИМ регулятора

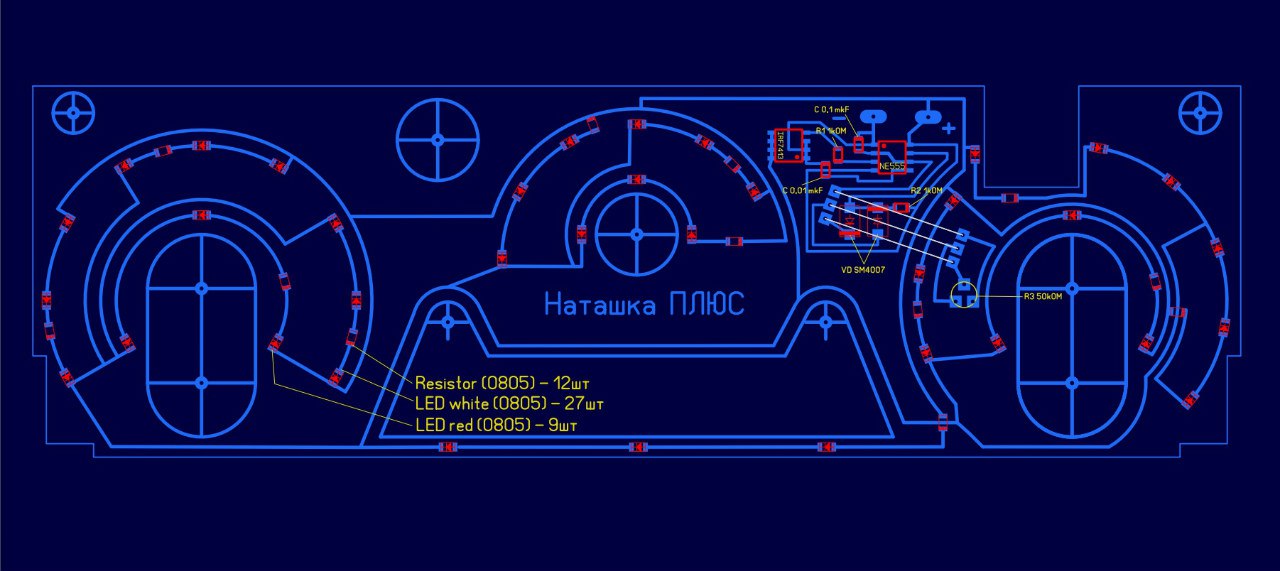

Схема платы
