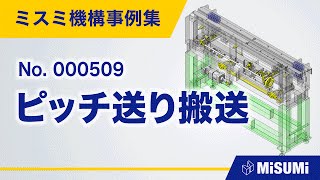

ピッチ送り搬送【リフト＆キャリー/ストック/調整/段取り/直動機構/直動による揺動機構/回転による直動機構/シリンダ/リンク/リニアガイド/ねじ駆動/歯車/ローラ/ハンドル】

ピッチ送り搬送【リフト＆キャリー/ストック/調整/段取り/直動機構/直動による揺動機構/回転による直動機構/シリンダ/リンク/リニアガイド/ねじ駆動/歯車/ローラ/ハンドル】　→　http://jp.misumi-ec.com/ec/incadlibrary/detail/000509.html/?cid=cid_jp_m_mech_20160318_8271_000509_2 その他のユニット事例はコチラ　→　http://jp.misumi-ec.com/ec/incadlibrary/?cid=cid_jp_m_mech_20160318_8271_000509_2 ----- 仕様 　目的・動作 　　大量のワークを短いストロークでピッチ送りをする 　　上下用シリンダと送り用シリンダを使用しピッチ送りをする 　　ハンドルを使用し、手動にてガイド幅が可変可能 　環境・操作性 　　ワークの設置、撤去は装置外のロボットを使用 　　細長いワークを大量にストックして搬送することに有効 　対象ワーク 　　鉄材 　　外形寸法：W70×D20×H180[mm] 　　材質：S45C 　　質量：1.0[kg] 特徴 　動作仕様・寸法 　　外観寸法：W1650×D478×H468[mm] 　　ピッチ送りストローク：25[mm] 　　ワークガイド内寸範囲：22～52[mm] 　必要精度・荷重 　　シリンダ推力：3045(上下用)[N] 　主要部品の選定根拠 　　上下・送り用シリンダ 　　　3045[N]を持ち上げる為φ80のエアシリンダを選定する 設計ポイント 　構造の作り込みと設計の勘所 　　2ヶ所のリフトアップするリンクをロッドエンドベアリングで連結することで、高さの調整を容易にしている 検索コード：#UL509 ----- チャンネル登録はコチラ　→　https://www.youtube.com/channel/UC90Gu4PkO9dNs-pJ3HZzXwQ?sub_confirmation=1 使用部品はコチラ　→　http://jp.misumi-ec.com/?cid=cid_jp_m_mech_20160318_8271_000509_2 MISUMI-VONA｜ミスミの総合Webカタログ｜FA・金型部品、工具・消耗品などの通販・検索サイト ハッシュタグ　#inCADLibrary　#UL509
