PHILIPS 32PFL5322S/60, LC7.1E LA , БП-PLCD190P3

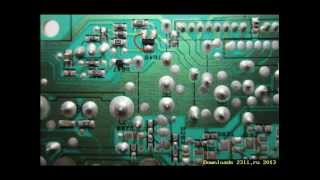

PHILIPS 32PFL5322S/60 шасси LC7.1E LA , БП-PLCD190P3 KenotronTV - http://www.kenotrontv.ru/forum/topic/1193-philips-32pfl5322s60-lc71e-la/ Часто при ремонте БП удобнее включать его отдельно на столе без материнской платы. Рассмотрим конкретный БП- PLCD190P3 Для этого нам нужно сымитировать команду PS-ON которая подаётся на 6pin разъёма X203 1 Перемыкаем транзистор T648 колектор с эмитером 2 В качестве нагрузки вешаем лампочку на 24в 3 Подаём питание на PSU IMG_0132.JPG 2013-10-03_115538.jpg 2013-10-03_115835.jpg Напряжение на прекондее в деж.р-297в, в рабоч.р-410в http://www.kenotrontv.ru/forum/ Search - Поиск схем, прошивок, Data Sheet-ов и др. Систематизированная полезная информация, советы и личный опыт ремонта ,
