Перегрузка серной кислоты

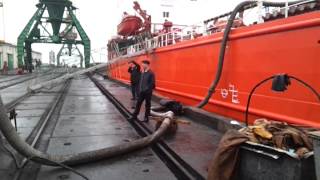

1. НАЗНАЧЕНИЕ Передвижная вакуумная насосная установка (ПВНУ) предназначена для обеспечения слива по прямому варианту улучшенной серной кислоты из ж/д цистерн на специализированный танкер-химовоз в условиях порта. Установка работает по принципу «сифона» с последующей перекачкой центробежным насосом. 2. СОСТАВ ПВНУ Установка ПВНУ состоит из следующих основных частей и узлов: 2.1. Рама - 1шт. 2.2. Площадка с переходным мостиком - 1шт. 2.3. Перекачивающий агрегат - 1шт. 2.4. Вакуумный насос - 1шт. 2.5. Вакуумный сборник - 1шт. 2.6. Шкаф управления электропитанием - 1шт. 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3.1. Время слива 60 тонн улучшенной серной кислоты 15-17 мин.; 3.2. Время подсоединения и отсоединения всасывающей полиэтиленовой трубы к входному трубопроводу ПВНУ: не более 5 мин.. 3.3. ПНВУ обеспечивает непрерывный слив кислоты из одной ж/д цистерны. 3.4. Напряжение питания 220/380 В, частота сети 50 Гц. 3.5. Максимальный ток потребления при работе ПВНУ: 100,5 А. 3.6. Количество потребляемой технической воды: 240 л на полный цикл работы. 3.7. Допустимые метеоусловия для работы установки:  температура окружающей среды: от минус 40 град. Цельсия до плюс 40 град. Цельсия;  относительная влажность воздуха: до 80% при температуре плюс 20 град. Цельсия;  скорость ветра: до 10 м/сек. 4. ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС 4.1. Габаритные размеры ПВНУ: 4.1.1. В гаражном положении:  длина - 5,3 м;  ширина - 2,2 м;  высота - 5,95м. 4.1.2. В рабочем положении: - длина - 5,3 м; - ширина - 4,7 м; - высота - 5,8 м. 4.2. Вес ПВНУ - 3750 кг.
