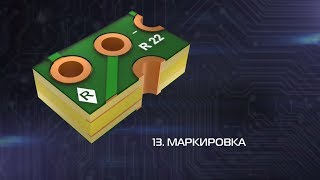

Печатные платы. 13 – Маркировка

Серия фильмов «Технология производства печатных плат» создана для инженеров и разработчиков электроники и подробно рассказывает о процессе изготовления в Технопарке Резонит. Полный фильм: https://youtu.be/6VdU7e9a1OY Производственный процесс, показанный в фильме, состоит из 17 типовых операций, характерных для изготовления многослойной печатной платы: от фотолитографии внутренних слоев до финишного контроля. Маркировка Для идентификации монтируемых компонентов большинство изготавливаемых печатных плат имеют маркировку. Маркировка наносится после проявления маски. Для точного совмещения топологии печатной платы с маркировкой принтер использует 4 реперных знака, размещенных по углам заготовки. По аналогии с обычным струйным принтером изображение формируется капельками чернил отверждаемых ультрафиолетом. Струйный метод является современным и эффективным способом нанесения маркировки. Заготовки с напечатанной маркировкой передаются на контроль качества. Предыдущее видео. 12 - Формирование масочных слоев (https://youtu.be/cMx8stcCweo) Следующее видео. 14.1 - https://youtu.be/xgCmPu4S7MU https://www.rezonit.ru/ Инструкция по экспорту Gerber данных из Dip Trace https://youtu.be/TntkbMZaDaI Инструкция по экспорту Gerber данных из PCAD https://youtu.be/W4n0n-3_2xE PCAD EXPORT LITE - автоматический экспорт из PCAD https://youtu.be/8tZc8Wuaajc Инструкция по экспорту Gerber данных из Altium Designer 18 https://youtu.be/Gdy4Al1XKvg Инструкции по экспорту Gerber данных из других программ (Altium Designer, Sprint-Layout, Dip Trace, Orcad, CadSoft Eagle) можно найти в разделе PCB справочник на сайте Резонит https://www.rezonit.ru/support/directions/ и на нашем канале https://www.youtube.com/playlist?list=PLPEQM0OH9zHwrut_7zjqpP2twNkkRpq52 Семинар Резонит 2018 https://youtu.be/g3P_GrUkdxg На наших страницах в соцсетях вы сможете первыми узнать о новостях компании, найти советы по проектированию, фото и интересные статьи: https://www.youtube.com/rezonit_channel https://vk.com/rezonit https://www.facebook.com/rezonit/ https://www.instagram.com/rezonit/ https://www.rezonit.ru/forum/ https://www.rezonit.ru/ Music - Aspire (Standard License, Item ID: 20848639)
