Паяльная станция своими руками - ч1

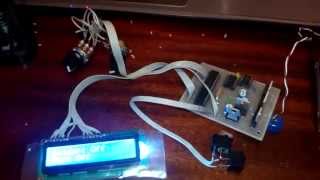

Цифровая паяльная станция на микроконтроллере Atmega 328P, создается по схеме Oleg A. http://nano.net.ua/soldering-station-v1.html Первый запуск без паяльника и фена. ----------------------------------------------------------------------------------------- Канал Oleg A.: https://www.youtube.com/channel/UCnjE... Оригинальная статья: http://d-serviss.lv/index.php?mod=pag... Плата в LAY (Sprint-Layout 6): https://drive.google.com/open?id=0B-m... Плата в PDF: https://drive.google.com/open?id=0B-m... ----------------------------------------------------------------------------------------- Список деталей: Микроконтроллёр: Atmega328p http://ali.biz.ua/mega328-ld2 LCD дисплей: 16х2 http://ali.biz.ua/1602-ld2 ОУ: LM358 http://ali.biz.ua/lm358-ld2 Опторазвязка: MOC3063 http://ali.biz.ua/moc3063-ld2 Мосфет: IRFZ44N ( 2 шт.) http://ali.biz.ua/irfz44-ld2 Симистор: BT138 http://ali.biz.ua/bt138-ld2 Стабилизатор: L7812CV http://ali.biz.ua/l7812-ld2 Стабилизатор: L7805CV http://ali.biz.ua/l7805-ld2 Потенциометр: 10К ( 3 шт. ) http://ali.biz.ua/p10k-ld2 Подстроечный резистор: 10К ( 3 шт. ) http://ali.biz.ua/r10k-ld2 Светодиод: 2.5 мм, 20мА ( 2 шт. ) http://ali.biz.ua/led3mm-ld2 Резонатор: 16 Мгц http://ali.biz.ua/crystal16m-ld2 SMD резисторы: 220 ( 2 шт. ), 10К ( 4 шт. ), 220К ( 2 шт. ) http://ali.biz.ua/smr-r-ld2 SMD конденсатор: 1 мкф ( 3 шт. ) http://ali.biz.ua/smd-c-ld2 Переключатель: (3 шт. ) http://ali.biz.ua/on-off-ld2 Гнезда: GX16 на 5 и 8 пин http://ali.biz.ua/gx16 Блок питания: 24В, 4А http://ali.biz.ua/bp24v-ld2 Паяльник на 24В с К термопарой http://ali.biz.ua/solder-tp-ld2 Фен с встроенным вентилятором с К термопарой http://ali.biz.ua/fan-tp-ld2 Набор насадок к термофену: http://ali.biz.ua/fan-5n-ld2
