Обзор и подключение цифрового вольтамперметра DC 100v 10a digital voltmeter ammeter

Здравствуйте дорогие друзья!

Сегодня я сделаю обзор цифрового электронного вольтамперметра, предназначенного для измерения постоянного напряжения от 0 до 100 Вольт, а также силы тока от 0 до 10 Ампер.

Купить в Китае цифровой вольтамперметр DC 100v 10a digital voltmeter ammeter можно с бесплатной доставкой по ссылке - http://got.by/258nn3

Прибор конструктивно сделан как встраиваемая панель с размерами 26 мм. на 45 мм.

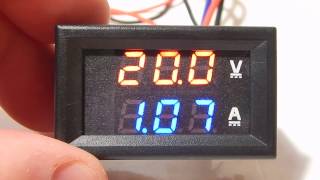

Вольтамперметр имеет двухрядный, трехразрядный индикатор.

Напряжение отображается в верхнем ряду и имеет красный цвет свечения, а сила тока, соответственно, в нижнем ряду и имеет синий цвет свечения.
С тыльной стороны прибора видна монтажная плата, на которой установлен микроконтроллер, несколько SMD компонентов обвязки, 2 подстроечных резистора для регулировки точности измерения по напряжению и по току, 2 разъема для подключения прибора и шунт амперметра.

Маленький разъем используется для подключения питания к прибору в пределах от 4.5 до 30 Вольт постоянного напряжения ("минус" к черному проводу и "плюс", соответственно, к красному проводу).

Разъем большого размера используется для подключения измеряемого напряжения и силы тока. К проводу красного цвета подключаем постоянное напряжение в пределах от 0 до 100 Вольт. А провода черного и синего цвета используем для измерения силы тока. Подключаем их согласно схемы (есть на видео). По схеме видно, что амперметр подключается в разрыв "минуса". Черный провод подключается к "минусу" источника питания, а провод синего цвета к "минусу" нагрузки.

Для демонстрации работы прибора я подключил его в разрыв цепи питания ноутбука, между зарядным устройством и самим ноутбуком.

Такие вольтамперметры используют в зарядных устройствах, регулируемых блоках питания и т. п.

P.S.: Для того, чтобы прибор измерял напряжение от 0 Вольт нужно подать на его питание от другого источника в пределах от 4.5 до 30 Вольт. Если Вы планируете использовать прибор для измерения напряжения на выходе регулируемого блока питания, то подключить питание к прибору можно из того же блока питания с точки после вып. моста (если не импульсный блок), перед схемой регулировки. Если в точке подключения напряжение от 20 до 30 Вольт, то дополнительно имеет смысл подключить стабилизатор пита КРЕН на 12 Вольт, что, как показывает практика, улучшит точность измерения прибора и продлит его срок службы.
