Низковольтный источник питания для светодиода. ...

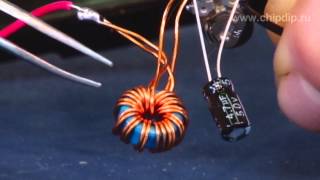

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Основное количество светодиодов видимого излучения не могут светиться при напряжении ниже 1.5В. Это обстоятельство ограничивает применение данных светодиодов в устройствах с низковольтным питанием, а именно от гальванических элементов, напряжением 1.5В. Очень простое устройство, именуемое преобразователем напряжения, повышающий низкий уровень напряжения в высокий, можно, без особого труда изготовить самостоятельно. Особенно популярны на сегодняшний день преобразователи с индуктивным накопителем, т.е. с применением обыкновенного дросселя. Для сборки нужной нам схемы питания светодиода нам потребуется, прежде всего, сам светодиод, ферритовое кольцо, монтажный провод, сечением 0.2 или 0.3мм и резистор. Ломать голову над проблемами поиска деталей необязательно. Все можно извлечь из старой электроники. Например, провод -- переизбыток разного рода катушек и дросселей на старых телевизионных платах отечественного производства. Ферритовое кольцо, если нет такового в домашнем ассортименте, можно найти на платах источниках питания древних компьютеров. Транзистор -- можно отечественный, например КТ315, или более популярные на сегодняшний день 2N3904, 2N4401. Резистор, чаще подбирается при сборке, он необходим для токового ограничения, его мощность для монтажа роли не играет. Первое, что занимает основное время на сборку, это намотка дросселя. Расправляем провод, складываем его вдвое, продеваем через кольцо, и наматываем до заполнения................. Немного усложним схему, применив простую вольтодобавку для увеличения яркости светодиода. В схему добавляем всего два элемента -- быстродействующий диод, лучше Шоттки, и конденсатор, емкостью 220мкф................Это две самые простые схемы для самостоятельной сборки. Какая работает лучше, убедитесь в этом сами.
