Несимметричный мультивибратор на транзисторах

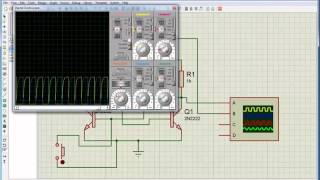

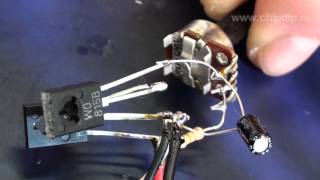

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Несимметричный мультивибратор на транзисторах разной проводимости характерен тем, что при работе оба транзистора одновременно или открыты или закрыты. Ток, потребляемый закрытыми транзисторами очень мал. Это позволяет создавать различные экономичные схемы с применением маломощных биполярных транзисторов. Одна из них -- схема электронного метронома, простота конструкции которого доступна начинающим радиолюбителям. Всего два транзистора с несколькими отдельными элементами схемы позволяют сделать монтаж обычным навесным способом, это поможет наглядно изучить принцип работы мультивибратора. Итак, несимметричный мультивибратор на транзисторах разной структуры генерирует импульсы тока, длительность которых значительно короче пауз между ними. В моменты этих импульсов динамическая головка, включенная в коллекторную цепь транзистора, издает короткий звук, а сигнальная лампа вспыхивает. Времязадающая емкость и переменный резистор позволяют регулировать частоту импульсов. Резистор R2 ограничивает ток базы транзистора, при котором генератор еще сохраняет работу на медленных электрических колебаниях. Работает устройство в диапазоне стабилизированных напряжений от 5В до 9В.
