Модульное КТП для Северного Потока-2

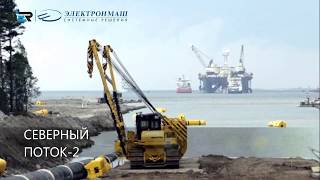

Для строящегося магистрального газопровода «Северный Поток-2» по заказу АО «Электронмаш» нашими специалистами спроектировано и произведено блочно-модульное здание комплектной распределительной подстанции. Модульная БКТП имеет полную заводскую степень готовности и укомплектована оборудованием и инженерными системами непосредственно на нашем предприятии. Здание КТП представляет собой один модуль, состоящий из трех раздельных помещений: две трансформаторных и помещение РУВН. Габаритные размеры блок-модуля КТП составляют 11,0х3,0х3,47 м. Металлический сварной каркас, обшитый сэндвич панелями толщиной 100 мм, комплект внешних металлоконструкций, II степени огнестойкости. Модульная КТП оснащена всеми необходимыми инженерными коммуникациями: рабочее и аварийное освещение, розеточная сеть, система отопления, система вентиляции на основе клапанов с обогревом и электроприводом и осевых вентиляторов, а также пожаро-охранная система. В помещениях модульной КТП установлены два сухих силовых трансформатора Trihal и две ячейки малогабаритных комплектных распределительных устройств КРУ 10 кВ "RM6" производства Schneider Electric, шкаф собственных нужд (ШСН), шкаф защитных средств (ШЗС), а также блок контроля температуры (БКТ).
