Многоугольники в КОМПАС-3D являются едиными объектами, а не наборами отрезков. Они выделяются и редактируются целиком.

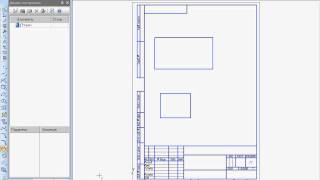

Чтобы построить произвольный прямоугольник, вызовите команду Прямоугольник.
Задайте первую вершину прямоугольника т1.
▼ Если положение второй вершины т2 известно, то задайте ее. При этом высота и ширина прямоугольника будут определены автоматически.
▼ Если известны высота и ширина прямоугольника, введите их в соответствующие поля Панели свойств.
Для построения правильного многоугольника, вызовите команду Многоугольник.
По умолчанию многоугольник строится по вписанной окружности. При этом в группе Тип активен соответствующий переключатель. Чтобы включить построение по описанной окружности, активизируйте переключатель По описанной окружности.
Введите число вершин многоугольника в соответствующее поле на Панели свойств. Задайте точку центра многоугольника.
▼ Если известно положение точки т — одной из вершин (при построении по описанной окружности) или середины одной из сторон (при построении по вписанной окружности) создаваемого многоугольника, задайте эту точку.
▼ Если известны радиус или диаметр, а также угол наклона многоугольника, введите их в соответствующие поля на Панели свойств.
По умолчанию при вводе параметра окружности система ожидает ввода диаметра. При этом в группе Параметр активен переключатель Диаметр. Чтобы ввести радиус, активизируйте переключатель Радиус.
