METROM - обзорное видео производителя станков на основе 5-стоечной параллельной кинематики

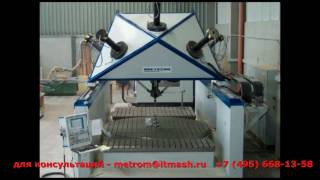

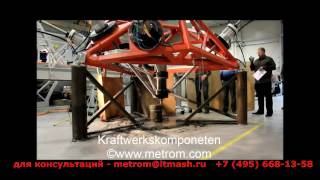

Показана презентация производителя станков - компании METROM Mechatronische Maschinen GmbH. Обрабатывающие центры и станки работают на основе 5-стоечной параллельной кинематики. Основной шпиндель соединён с приводом стоек посредством запатентованного шарнирного соединения. Они крепятся к каркасу через карданные механизмы. Таким образом, параллельная кинематика даёт возможность движения с пятью степенями свободы и высокими ускорениями. Несущая часть параллельной кинематики — это жёсткая трубчатая рама, с которой пять приводов стоек соединены через карданные механизмы. Рама обшита так, что образуется закрытое рабочее пространство. Оно выполнено в виде икосаэдральной конструкции (двадцатигранной двенадцатиугольной с образованными из них равносторонними треугольниками). Трубы соединены компактными узлами. Каркас обладает идеальным соотношением компактного монтажного пространства и внутренней свободы движения для основного шпинделя и также может принимать экстремальные силы при движении. Для стабилизации температуры трубчатая рама подключена к внутреннему водяному контуру. В качестве приводных стоек применяются прецизионные шарико-винтовые передачи. Благодаря двухстороннему карданному подвесу всех опор концептуально исключается воздействие поперечных сил на шарико-винтовые передачи, которые могли бы сильно сократить срок службы. В качестве приводов стоек используются вращающиеся прямые приводы (приводы с полым валом). Приводы стоек имеют полости и также подключены к водяному контуру. Таким образом, температура стоек поддерживается на уровне комнатной температуры. Применяемые устройства ЧПУ снабжены дополнительным процессором параллельной кинематики, с помощью которого можно расширить функции оригинальной системы управления. Например, координатную систему ЧПУ можно адаптировать по всем осям к актуальному положению детали. Это позволяет, к примеру, выполнять прямолинейное движение для косых отверстий в детали. Станки имеют различные модификации: портальные и мобильные (портативные). Особо стоит отметить портативные станки. Мобильные обрабатывающие центры METROM это: Обработка габаритных деталей с той же точностью и производительностью, что и на станках стандартной конструкции. Легкая и быстрая установка и сборка в полевых условиях. Большая выгода от транспортировки станка, а не заготовки (станок умещается на паллету и может транспортироваться самолетом). Высокая энергоэффективность в связи с малой подвижной массой. Комбинирование обработки и широкий спектр применения: - фрезерование, обточка и токарная обработка стали, алюминия, композитов, керамики и других материалов; - синхронная обработка по 5 осям и изготовление поверхностей произвольной формы при оптимальном доступе к детали; - черновое высокоскоростное точное фрезерование. Компания «ИНТЕРТУЛМАШ» —официальный представитель и поставщик продукции и услуг компании METROM mechatronische maschinen GmbH в России и СНГ. Для технических консультаций присылайте Ваши вопросы на электронную почту [email protected] или звоните по телефону +7 (495) 668-13-58
