M2P Modbus Profibus convertor 3 Чтение данных устройства Modbus RTU и их просмотр в Step7

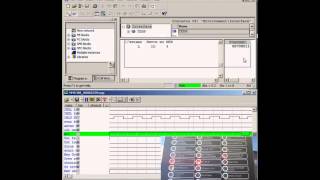

Видео курс. Чтение данных. M2P - конвертера протокола Modbus RTU в Profibus DP. Чтение данных устройства Modbus RTU и их просмотр в Step7. Предыстория: Два блока МБВ.008 (регуляторы возбуждения синхронных двигателей) умеющие Modbus RTU RS485 (а в принципе любое устройство умеющее Modbus RTU команды 3 и 16), через M2P подсоединены к сети Profibus DP, данные регуляторов поступают в Simatic S7-300, которые контролируем из пакета Step7. Для демонстрации чтения данных через М2Р-конвертор, представлена простая программа на Step7 считывающая (через M2P конвертор) 4 байта данных с регулятора МБВ.008 (следим за битом MTZ – максимально токовой защиты) . Одновременно демонстрируем: 1) экран из Step7 на котором отображаются полученные через М2Р данные 2) Осциллограмму отображающую состояние регулятора МБВ.008 (МБВ.008 по USB подключен к ноутбуку с сервисной программой Ajuster которая отображает данные Modbus RTU устройств и позволяет редактировать данные регистров) 3) Лицевая панель МБВ.008 на которой отображаются статусные светодиоды и отслеживаемый бит MTZ Преподаватель, с помощью ПО Ajuster изменяет значение бита MTZ, эти изменения отображаются в Step7 Страница продукта: http://intmash.ru/ru/produkcija/komponenty-asu-tp/m2p-konverter-protokola-modbus-rtu-profibus-dp/
