Линейные размеры в Компас 3D v11 (21/49)

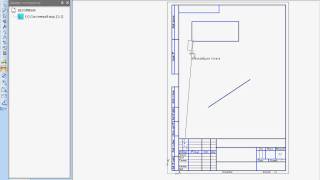

http://www.teachvideo.ru/catalog/33 - еще больше обучающих роликов о 3D-моделировании ответят на ваши вопросы на нашем сайте бесплатно! Система позволяет проставлять линейные размеры различными способами. Большинство параметров при разных способах простановки одинаковы. Различие состоит в порядке указания характерных точек и образмериваемых объектов. Чтобы проставить линейный размер, вызовите команду Линейный размер. Задайте точки привязки размера — т1 и т2 (точки выхода выносных линий). При необходимости отредактируйте размерную надпись и выберите параметры отрисовки размера. Затем задайте точку, определяющую положение размерной линии т3. Если выбрано ручное размещение размерной надписи, то ее положение также определяется точкой т3. Если выбрано размещение размерной надписи на полке, то точка т3 определяет не только положение размерной линии, но и начало линии-выноски. В этом случае для задания положения текста необходимо задать точку начала полки т4. Иногда бывает трудно указать точки привязки размера (например, если рядом с этими точками расположены другие примитивы). В этих случаях можно указать сам объект для автоматического определения точек привязки размера. Для этого нажмите кнопку Выбор базового объекта или вызовите из контекстного меню одноименную команду. Затем укажите нужный объект. Его начальная и конечная точки будут определены автоматически и использованы в качестве точек привязки создаваемого размера (т1 и т2). Базовым объектом может являться отрезок (в том числе звено ломаной и сторона многоугольника), дуга или сплайн.
