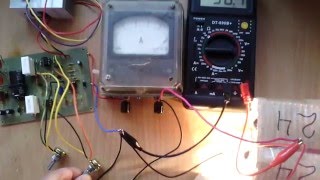

Начало здесь: https://www.youtube.com/watch?v=XRSPKOBB8j0&feature=youtu.be демонстрация работоспособности схемы лабораторного блока питания 0-30V *0-3А , в моём варианте ток увеличен до 5Ампер.Плавная регулировка тока и напряжения, стабилизация тока индикация красный светодиод. Применён импульсный блок питания , для экономии места , габаритов и массы устройства. В схему внесены некоторые логические замены , для стабильной работы от ИИП.Силовой транзистор состовной из кт8101а+кт817г , установлены на радиатор от процессора линейки AMD, рекомендуется принудительное охлаждение, поскольку блок питания линейный. использованы: аналоговый амперметр на 5А цифровой мультиметр в режиме измерения напряжения, лампы накаливания 36В*60Вт(1шт) , 24В*40Вт(2шт). JOIN VSP GROUP PARTNER PROGRAM: https://youpartnerwsp.com/ru/join?95019
