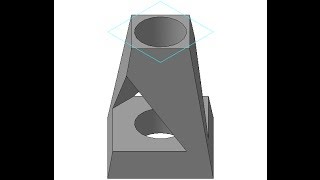

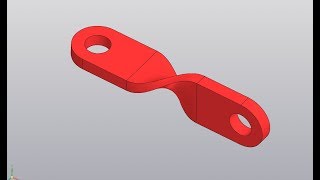

Элемент по сечениям образуется путем соединения нескольких сечений произвольной формы и расположения. На рисунке показан пример элемента по сечениям.
Элемент по сечениям может быть самостоятельным телом, а может быть приклеен к телу или вырезан из него.
КОМПАС 3D v17 Элемент по сечениям. Новые возможности
Для создания нового тела по сечениям или приклеивания элемента по сечениям к имеющемуся телу (т.е. для добавления материала) служит операция Элемент по сечениям, а для вырезания элемента по сечениям из тела (т.е. для удаления материала) — операция Вырезать по сечениям.
В качестве сечений элемента по сечениям могут использоваться эскизы, контуры, пространственные кривые, грани. Крайние сечения могут быть точками.
Если сечения замкнутые, возможен выбор между сплошным и тонкостенным элементом. При разомкнутых сечениях возможно построение только тонкостенного элемента. Если в крайнем сечении используется точка, то возможно построение только сплошного элемента, при условии, что все остальные сечения замкнуты.
Форму элемента можно изменять путем задания направляющих кривых. Такими кривыми могут являться пространственные кривые, контуры, эскизы, ребра. Количество направляющих кривых не ограничено.
