Кодовый замок на Tiny2313

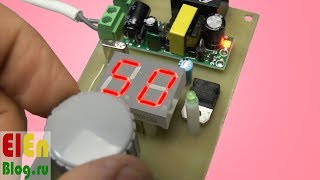

Кодовый замок из журнала Elektor. Перевёл на русский язык и реализовал - http://radioparty.ru/device-avr/317-lock-encoder-attiny2313 Моя прошивка (под кварц 8 МГц), схема, плата - http://www.elenblog.ru/Code_Lock_2313 Блок питания с 220 В на 12 В - http://www.elenblog.ru/220_to_12V_400mA Кодовый замок с очень необычным управлением. Код замка состоит из 3- цифр от 0 до 99. Для ввода используется энкодер. Вращая энкодер по часовой стрелке устанавливают первую цифру, после этого меняют направление вращения против часовой стрелки и устанавливают вторую цифру кода, затем снова меняют направление и устанавливают третью цифру. Если код кодового замка совпал – сработает реле которое откроет двери. Кодовый замок будет в открытом состоянии до тех пор, пока не будет прокручена ручка энкодера. Текущее состояние кодового замка записывается в энергонезависимую память. К примеру, если пропадёт электричество в момент когда замок открыт, после появления электричества замок останется в открытом состоянии. Достаточно интересный проект который может любой собрать. Мной исправленную прошивку я выложил. ССЫЛКИ с конца видео: https://youtu.be/nK33UUxctOM - Кодовый замок на AtTiny2313 Статья и файлы к видео на моём сайте - Electronics Engineering BLOG (http://ElEnBlog.ru) в: ВКонтакте - http://www.ElEnBlog.ru/VK Одноклассники - http://www.ElEnBlog.ru/OK Twitter - http://www.ElEnBlog.ru/Twitter Instagram - http://www.ElEnBlog.ru/Instagram
