Катушка Брукса. Пример моделирования в ELCUT

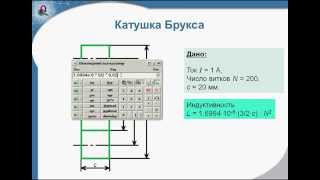

Пример моделирования в программе ELCUT. Катушка Брукса Страница примера на сайте поддержки пользователей программы: http://elcut.ru/advanced/brooks_inductor_r.htm. На этой странице даны файлы задачи и подробные результаты анализа данного примера. Сайт www.elcut.ru содержит материалы для изучения программы и лёгкого старта в инженерных расчётах, Вы можете бесплатно скачать ELCUT Студенческий для решения простых задач. Условия приобретения лицензии – для предприятий и льготные - для ВУЗов. Техническая помощь по адресу [email protected]. Обращайтесь, будем рады помочь освоить программу. Катушка Брукса имеет специально подобранные соотношения размеров, обеспечивающие максимальное значение индуктивности при заданной длине провода. Тип задачи: Осесимметричная задача магнитостатики Геометрия: Ток I = 1 A, Число витков N = 200, c = 20 мм Задание: Рассчитать индуктивность катушки Брукса. Решение: Индуктивность может быть найдена по формуле: L = 1.6994•10-6•(3/2•c)•N2 [Гн]*, где N - число витков катушки. Результат: Теоретическое значение индуктивности L = 1.6994•10-6•(3/2•20•10-3)•2002 = 0.002039 Гн. Загрузить файлы задачи: http://elcut.ru/examples/brooks_inductor_r.zip. Посмотреть подробно геометрию и результаты: http://elcut.ru/advanced/brooks_inductor_r.htm. Пример создан по источнику: *Frederick W. Grover, Inductance Calculations: Working Formulas and Tables, Dover Phoenix Edition (2004). ISBN 0486495779. Страница 98.
