Капитальная доработка ЗУ Вымпел 55 V1.07 ч.2

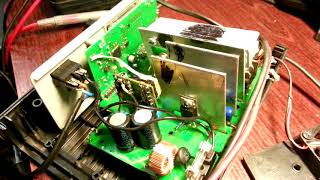

410017236439220 Помочь автору яндекс деньгами. Схемы зарядки вымпел 55 V1.07 до и после доработки, ремонта, схема Орион 415, фото как убрать массу с конденсаторов (проделывается на обоих) https://drive.google.com/open?id=1QavhZCtvczDfDDlkAVCsiYYpBtw9sLG- Внимание! после всех доработок необходимо выполнить калибровку сопротивления проводов, на V1.07 для этого включить зарядку при зажатых стрелках влево и вправо, на экране будет слово "сопротивление" , замкнуть крокодилы и нажать на стрелку вправо, после на экране будет "ок" или ошибка сопротивления (крокодилы не змкнуты, плохой контакт или слишком длинные и тонкие провода. Выключить ЗУ.(Инструкция для V1.07) на новых делается по другому. Рекомендую так же покрыть плату лаком для защиты от выпадающего конденсата при использовании в сыром холодном помещении, в частности хорошо покрыть микроконтроллер, все микросхемы и их обвязку, район ключей 13009, с другой стороны платы выводы ключей.
