Как выточить КОНУС МОРЗЕ на токарном станке

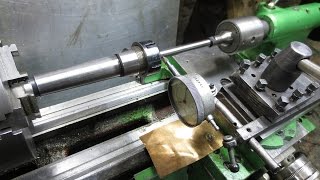

Подробно рассказано и показано, как выточить конус морзе на токарном станке, как обеспечить точный угол конуса морзе. Как изготовить конус морзе своими руками, показано на примере изготовления оправок для сверлильного патрона, которые имеют конус морзе 1. Для изготовления конуса необходимо развернуть верхние салазки на угол 1°25´43´´. Проблема в том, что угол конуса морзе задаётся с точностью до секунд, а у токарных станков отсчётная шкала имеет цену деления в 1°. На станке нельзя обеспечить точные угловые размеры. Зато на станке можно производить точную подачу по лимбам и производить точные измерения по индикатору. Поэтому угол можно обеспечить косвенно, задавая линейные величины. Для угла 1°25´43´´ синус равен 0,025. Для этого станка и этого патрона выбрана подача 48 мм. Тогда необходимо добиться такого положения верхних салазок, когда будет выполняться условие: 48 мм хода и 1,2 мм поперечного смещения по индикатору. Это будет означать, что салазки повернуты на угол 1°25´43´´. Когда положение салазок выставлено, начинают точить конус. Готовый конус проверяют по краске с помощью конуса КМ 1 и контролируют прилегание по всей длине конуса. Видно, что отпечаток везде хороший. Таким образом, выставление угла поворота верхних салазок по индикатору позволяет точить конуса морзе с хорошей точностью. Адрес этого видео: https://youtu.be/1-6naGgrVUs Может быть, Вам будет интересно посмотреть подборку видео, где рассматривается ремонт, настройка, доработка, модернизация токарных и фрезерных станков Т-65, MN-80, JMD-1 и DUPLEX-58: https://www.youtube.com/playlist?list=PLmP5IFA2la2GMeKIcvDp9swc9hIYG637V Приспособления для токарных и фрезерных станков для расширения возможностей и улучшения их работы можно посмотреть здесь: https://www.youtube.com/playlist?list=PLmP5IFA2la2Eu42dZOkR2pPtvGPdaX7Of Необычные работы на станках, работы, которые не описаны в учебниках по токарному и фрезерному делу, можно посмотреть здесь: https://www.youtube.com/playlist?list=PLmP5IFA2la2HYjP34zP3EZtg1bLXql242 Приглашаю на мой канал: https://www.youtube.com/my_videos?o=U
