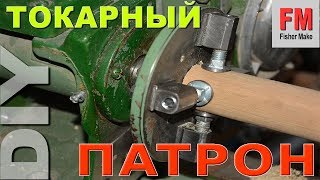

КАК сделать ТОКАРНЫЙ ПАТРОН на станок по дереву

Продолжение темы про самодельный токарный патрон: https://www.youtube.com/watch?v=c1fY4JI3dz8&list=PL6mXlWgvuzAu4jMVzOOKXXDVF3r1yAaz4&index=27 https://www.youtube.com/watch?v=-KxyzHwWOqI&index=28&list=PL6mXlWgvuzAu4jMVzOOKXXDVF3r1yAaz4. Статья в блоге: http://alffisher.blogspot.com/2017/08/blog-post.html Предыдущие статьи о других патронах: http://alffisher.blogspot.com/2015/12/blog-post_3.html http://alffisher.blogspot.com/2017/05/blog-post.html - - Чашечные патроны: https://www.youtube.com/watch?v=BIL9SQHQDzE https://www.youtube.com/watch?v=ibcjtxJhB_s Кронштейны кулачков - "гайки" отфрезерованы из квадрата Ст.3 на 18 мм. Длина 26 мм - выбрана произвольно, исходя из имеющегося материала. Чтобы отодвинуть кулачки дальше от поверхности планшайбы, под кронштейны сделаны подкладки из пластины толщиной 4 мм. В качестве зажимных кулачков использованы мебельные болты М 10, с полукруглой головкой и квадратным подголовником на 10 мм. Сфера на головках сточена, и проточены канавки, в следствии чего образовалось 2 кольцевых выступа и центральный шип, который выше выступов на 1,5 мм. кронштейны крепятся к планшайбе на 2 болта М6. Патрон одинаково хорошо держит как квадратную, так и круглую деталь. Зажимаемый размер заготовки (квадрат) от 22 до 54 мм. Сила фиксации настолько велика, что позволяет точить заготовку длиной до 6 - 8 диаметров. Все зависит от жесткости самой заготовки. - - Плейлист о Самодельном токарном станке: Токарный станок по дереву: https://www.youtube.com/playlist?list=PL6mXlWgvuzAu4jMVzOOKXXDVF3r1yAaz4 - - Больше видео в плейлистах: Сверлильный станок: https://www.youtube.com/playlist?list=PL6mXlWgvuzAv2BE6If9dmsG-XYLtIUj84 Циркулярная пила: https://www.youtube.com/playlist?list=PL6mXlWgvuzAuj7ZlEvlmZoYCucCMAUafO Дисковый шлифстанок: https://www.youtube.com/playlist?list=PL6mXlWgvuzAukF6SXTpc-vgyGItB4zg-h Моя мастерская: https://www.youtube.com/playlist?list=PL6mXlWgvuzAsTsHZ0oFY7fRT6dTldEbxG - - Делитесь моим видео, это лучший способ сказать Автору - Спасибо ;) - - Заходите и подписывайтесь на мой канал: https://www.youtube.com/user/AlfFisher
