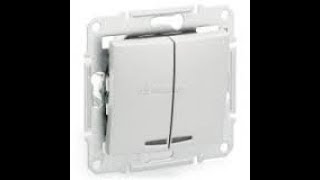

Как подключить двойной выключатель и три нагрузки ( без таймера ) .

ВЕНТИЛЯТОРЫ ИЛИ ДРУГУЮ ИНДУКТИВНУЮ НАГРУЗКУ СТАВИТЬ ЗДЕСЬ НЕЛЬЗЯ ! В качестве HL2 допускается применение любых светодиодных ламп , рассчитанных на 220 вольт . НЕДОСТАТОК данной схемы - при применении нагрузки , просаживающую постоянную составляющую на конденсаторе С3 появляется напряжение на реле 5-7 вольт ( при нажатой одной из клавиш ) , которое удерживает реле в в сработанном положении , если были нажаты обе клавиши до этого . В этом случае приходится отжимать обе клавиши , для сброса реле . Хотя в принципе и в этом случае неплохое решение - схема имеет право на свое существование . Сопротивление обмотки реле должно быть 1400-1700 Ом . В случае если при двух нажатых клавишах реле на срабатывает - увеличить емкость конденсатора С1 . Специализированная схема подключения . Применять только светодиодное освещение , содержащее импульсный источник питания , желательно способный работать от одной полуволны и имеющим широкий диапазон питающего напряжения . Например – светодиодные прожекторы с импульсным источником питания , светодиодная лента с импульсным источником питания , можно с контроллером , светодиодный светильник с импульсным блоком питания или светодиодная лампа с импульсным драйвером . Хороший признак годной светодиодной лампы является знак на упаковке – без пульсаций ( No Pulsation ) на вид перечеркнутая змейка – осциллограмма .
