JWWで設備図面-簡単記号変形DV継手

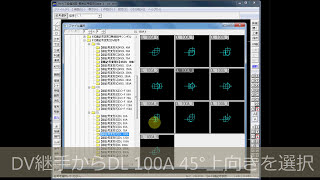

【線をクリックするだけで継手や桝、記号などを作図】 DV継手、小口径桝、耐火二層管継手、TS継手、ねじ込み継手、バルブ類、各種設備記号に対応。 使い方 １．本データをお使いのＰＣの任意の場所に保存します。 ２．Jw_cadを起動し、配管のルートを作図します。 ３．Jw_cadのメニューから、[その他(A)]→[線記号変形(S)]を選択。 ４．本データの保存先を開いて、作図したい部材ファイルを選択。 ５．先に作図しておいた配管ルートの線を指示（クリック）で、部材や記号を作図。
