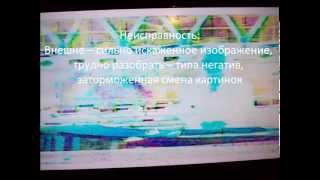

http://www.kenotrontv.ru/forum/topic/1373-panel-v315bj2-p01-izumi-tl32h211b/#entry1623 Ремонт панели V315BJ2-P01 в телевизоре V315BJ2-P01 http://www.kenotrontv.ru/forum/ Состав T-con V315B5-XCN1(наклейка V320BJ2-P01): Контроллер CM1685A Преобразователь напряжений CM501. Неисправность: Внешне -- сильно искаженное изображение, трудно разобрать -- типа негатив, заторможенная смена картинок, фото есть. При внешнем осмотре - прогоревший вывод конденсатора CD21 (в цепи напряжения питания аналоговой - столбцовых драйверов- VAAP 17v)замер VAAP=12v. VGL= минус 5.45v, Нет VGH, VSCM. Решение проблемы: Поднял базовый вывод пробитого транзистора QP1 ( маркировка A31C, даташит не нашел) коллектор-эмиттер к.з., напряжения появились... Search - Поиск схем, прошивок, Data Sheet-ов и др. Систематизированная полезная информация, советы и личный опыт ремонта ,
