F-разъемы серии GF-803

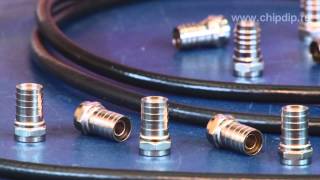

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * F-разъемы серии GF-803 являются штекерным типом разъемов и служат для подключения коаксиального кабеля.Работают на частотах до 1500 мегагерц.Центральная жила в разъемах GF-803 отсутствует, ее функцию исполняет центральная жила кабеля.Оплетка кабеля фиксируется с помощью обжимного кольца, которое прикреплено к корпусу разъема. Чертеж разъема серии GF-803 изображен на рисунке.Контактная часть разъемов GF-803 является одинаковой для всех разъемов данной серии.Отличия существуют только в диаметре хвостовой части в зависимости от типа используемого коаксиального кабеля.Разъемы серии GF-803 разработаны для телевизионного оборудования и систем обработки видеоинформации с волновым сопротивлением 75 Ом.Однако следует иметь в виду, что при использовании коаксиального кабеля с меньшим диаметром, возможны дополнительные потери, вызванные образованием дополнительной емкости между кабелем и разъемом.
