Электронная нагрузка, USB тестер и триггер в одном. Обзор автоматического тестера DTU-CCL01

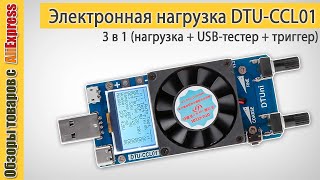

Ссылка на электронная нагрузку DTU-CCL01 - http://ali.pub/4ar5x6 Многофункциональная электронная нагрузка DTU-CCL01 объединяет в себе функции USB тестера, электронной нагрузки и триггера. Основное назначение этой штуковины - это тестирование источников питания на соответствие заявленным характеристикам. Также при помощи этой нагрузки можно измерить реальную емкость повербанка, узнать какие протоколы быстрой зарядки поддерживают зарядное, а также протестировать качество ЮСБ кабелей. Диапазон измерения напряжения от 3,6 до 30 вольт. Нагрузка имеет максимальную мощность до 35 ватт. Нагрузка имеет активное охлаждение в виде вентилятора. Крутится он всегда, но число оборотов регулируется автоматически. Также тут расположен дисплей, на котором отображаются все измерения. Дисплей с подсветкой и достаточно крупный. В передней части устройства находятся 3 разъема – это стандартный USB разъем типа A, MicroUSB и USB-C, которые служат для подключение тестируемых источников питания. Сзади расположена единственная кнопка навигации, а также 2 потенциометра для настройки силы тока. Этот используется для грубой настройки, им регулируется ток в диапазоне от 0,2 до 3 Ампер, а этот для тонкой подстроки в пределах +- 0,3 Ампера. На обратной стороне находится довольно толстая алюминиевая пластина для отвода тепла. Сразу после подачи питания устройство включается. Тут есть 4 страницы, каждая из которых адаптирована под различные измерения. На первой странице отображаются стандартные показатели - напряжение, сила тока, мощность, а также значений по линиям Data. Еще на этой странице можно протестировать поддерживает ли источник питания какие-нибудь стандарты быстрой зарядки. Вторая страница посвящена измерению емкости. Тут также отображается напряжение и сила тока. А также счетчики емкости в Вт*ч, Ач и счетчик времени. Третья служит для теста качества ЮСБ кабелей. Ну и на последней странице происходит настройки самого устройства. Минимальный ток около 200 миллиампер во всех режимах, максимальный при 5 вольтах около 3,5 ампер. К сожалению внешнего питания, у этого тестера нет, но при измерении он учитывает собственное потребление, так что измерение совпадает с другими тестерами, стоящими перед ним.
