Электроника ультразвукового расходомера жидкости Daniel

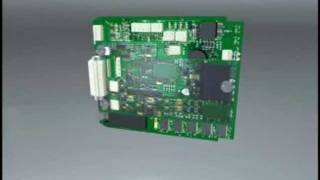

http://www.emersonprocess.ru http://metran.ru/ Корпус электроники ультразвукового расходомера жидкости Daniel модели 3804 состоит из расположенного сверху взрывозащищенного корпуса и основания снизу. В верхнем корпусе расположена плата центрального процессора, плата подключений , искробезопасная интерфейсная плата и плата расширения. Здесь также расположены шесть кабельных вводов с нормальной трубной резьбой три четверти дюйма, либо метрической резьбой M20. Корпус электроники может быть установлен непосредственно на расходомере или удаленно. Плата подключений обеспечивает заказчику интерфейс с ультразвуковым расходомером. На одной стороне платы расположены разъемы для подключения полевого оборудования. На другой стороне - разъемы для платы центрального процессора и платы расширения. Плата центрального процессора ультразвукового расходомера Daniel модели 3804 обрабатывает данные, полученные с платы сбора данных, рассчитывает среднюю скорость потока, преобразует скорость в объемный расход, осуществляет корректировку по давлению и температуре на корпус расходомера и ведет статистику критической информации. Плата центрального процессора создана на базе системы Linux. Она регистрирует информацию о состоянии системы, работе датчиков импульсов и профиле жидкости, проходящей через расходомер. Информация, записываемая в файлы статистики, архивируется каждый час и каждый день. Данные файлов статистики можно просмотреть с помощью интерфейса пользователя, который предоставляет возможность просматривать важную диагностическую информацию. В случае обновления программно-аппаратных средств модели 3804, заказчик может осуществить их модернизацию через серийный порт или порт эзернет. Эта возможность позволяет всегда поддерживать расходомеры на современном уровне. Для повышения безопасности использования электроника модели 3804 снабжена аппаратным переключателем для защиты от записи на плате центрального процессора. Внести в конфигурацию датчика изменения можно лишь после открытия верхнего корпуса электроники и снятия блокировки. Варианты количества входов и выходов расходомера 3804 различны. Стандартное предложение центрального процессора расходомера 3804 включает также плату расширения для увеличения подсоединений. Плата расширения установлена непосредственно на плату центрального процессора. Здесь же расположены два аналоговых входа, один аналоговый выход и один из трех серийных портов расходомера. http://www.emersonprocess.ru http://metran.ru/
