DSP AM/FM radio in FRISK.　フリスクをAM/FMラジオにしてみた

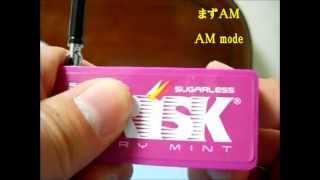

I have implemented a DSP FM/AM radio module into the FRISK case. The DSP module has very good performance, but consumes much power. Even the largest coin battery in this movie only works several minutes. So I connected external power source for video capturing. Sometimes you may see the cable. FRISKにAitendoのDSPモジュールを組み込みました。 AM/FMの２バンドです。動画の最初に出てくる大型のボタン電池でも数分しか持たないため、撮影中は外から電源供給しています。途中でちょっと見える線はそのためです。どうか気にしないでください。 DSPラジオモジュールは↓を使っています。 http://www.aitendo.com/product/4596 ２種類ありますが、DSP－444の方が小型でFRISKのような小さいケース向きです。 ネットで購入されるなら↓の小型バーアンテナも一緒に買うと便利です。 http://www.aitendo.com/product/3700 配線は基本は↓の配線図に従います。 http://aitendo3.sakura.ne.jp/aitendo_data/product_img/radio/dsp_module/DSPM1_app_2band.jpg ただし、この動画のものは最小限として以下だけつないでいます。 　　　ANT,AMT MW2,AM/FM切替スイッチ、電池、電源スイッチ、スピーカ 他に注意として、配線図にはありませんがモジュールのIO5,IO6をGNDに繋ぐ必要があります。（これはFMバンド選択で、これやらないとFMが聞こえない場合があります。） よろしければBLOGもご覧ください。 http://diyelec.blog.fc2.com/
