ドレミファインバーター 歌う永久磁石モーターコントローラ VVVF再現

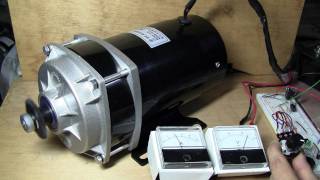

Hidepon Worksの5インチゲージ、15インチゲージ鉄道模型向けに製作中のコントローラーの動作模様です。 京急新1000形やJR東日本E501系電車が搭載しているシーメンス社製VVVFインバーター制御装置、所謂ドレミファインバータの起動音を再現したPWMコントローラを用いて比較的大型のマグネットモーターを回してみました。 以前は可変抵抗器の位置によって直接音階とスピードをコントロールしていましたが、今回は自動進段型にしてみました。 5インチゲージや15インチゲージといった乗用鉄道模型での使用を前提としていますので、 ・可変抵抗器を回した位置まで加速したらそのパルス(電圧)を維持. ・可変抵抗器を戻した場合はすぐさまその位置まで電圧を落とす. といった操作感を持たせています。 蛇足・・・ドレミファインバータと言われますが、 音名(独)で考えると FGABCDEsFG～ (ファソラシ♭ドレミ♭ファソ) 階名で考えると B♭スケールで第5音から ソラシドレミファソラ～ となっていますね。 実車では、 終わりの方の音がいくらか高めになっているように聞こえます。 シーメンス製電気機関車,ユーロスプリンター "タウルス"　(ES64U2 "Taurus",OBB 1016 etc.) 版はこちら↓ http://www.youtube.com/watch?v=SvdJ5M_ydUA ■Hidepon Works Web URL http://www2s.biglobe.ne.jp/~hidepon/ 最新情報はこちら↓ ■Hidepon Works Web BBS(ブログ兼) http://9016.teacup.com/hidepon/bbs
