Диодный мост KBPC5010 50A 1000 В , обзор , проверка с помощью мультиметра

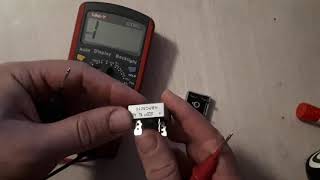

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. К выводам со значком "~" подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода "~", это вход переменного напряжения.С выводов «+» и «-» снимается уже постоянное напряжение.Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом "прозвонки" и обозначен на панели прибора символом диода. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком "~" или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,492V (492 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение.Чтобы 100% удостовериться в исправности диодов , проверим их при обратном включении. Для этого к минусовому выводу моста ("-") подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом "~". В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.Теперь проверяем другую часть моста . Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому. Многим такая методика проверки может показаться сложной и нудной. Но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.
