dijet_06_Новые инструменты DIJET для фрезерования титана

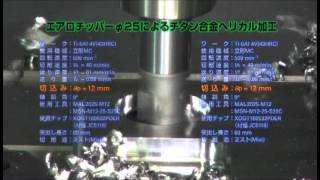

Новые инструменты DIJET для фрезерования титана Фрезы Aero Chipper высокопроизводительная черновая обработка титана. Специализированная конструкция, разработанная для авиакосмической отрасли. Предназначена для обработки сплавов на основе титана и алюминия. Полированная пластина с острокромочной геометрией для алюминия и пластина из прочного сплава с покрытием для обработки титана. Технические особенности: - Глубина фрезерования 3-8 мм, длина режущей кромки пластины 15 мм - Позитивная геометрия пластин для снижения сил резания и получения отличной чистоты поверхности - Возможна работа с врезанием, круговой и винтовой интерполяцией Пример обработки титана фрезой Aero Chipper: Обрабатываемый материал: титан, аналог ВТ6 ГОСТ19807-91, твердость 41 HRc Обороты: 609 об/мин Скорость резания: 40 м/мин Минутная подача: 102 мм/мин Подача на зуб: 0,1 мм/зуб Глубина резания: 12 мм Ширина резания: 16 мм Охлаждение: эмульсия Используется фрезерная головка MAL-2025-M12 диаметр 25 мм, 2 зуба с пластинами XGOT-160532PDER JC5118 и твердосплавная оправка MSN-M12-25-S25С. В линейке серии Aero Chipper присутствуют торцевые и концевые фрезы, а так же модульная система, включающая фрезерные головки и оправки из твердого сплава. Высокопроизводительные твердосплавные концевые фрезы для чистовой обработки жаропрочных и титановых сплавов DV-OCSAR. Для фрез данной серии была разработана специальная комбинация: особо прочный, термостойкий твердый сплав в сочетании с новым износостойким покрытием JC8010. Технические особенности: - Универсальная фреза с радиусами на уголках. - Неравномерный шаг режущих кромок (Х-образное расположение) и переменный угол наклона стружечных канавок (в пределах 42-45°) обеспечивают эффективный стружкоотвод и обработку без вибраций. Такая геометрия в сочетании с положительными, острыми углами приводит к снижению сил резания, что позволяет получать отличное качество поверхности и обрабатывать тонкостенные заготовки. - Возможна работа с врезанием, круговой и винтовой интерполяцией. - 4 зуба, фрезы диаметром от 3 до 20 мм, с угловыми радиусами от 0,5 до 3 мм. Пример обработки титана фрезой DV-OCSAR4160-30: Обрабатываемый материал: титан, аналог ВТ6 ГОСТ19807-91, твердость 41 HRc Обороты: 1692 об/мин Скорость резания: 80 м/миин Минутная подача: 609 мм/мин Подача на зуб: 0,08 мм/зуб Глубина резания: 0,3 мм Ширина резания: 0,3 мм Охлаждение: сжатый воздух с СОЖ После обработки шероховатость поверхности Rz = 1,6. ________________________________________________ Компания ST-Group тел./факс: +7 (495) 363-36-28, e-mail: [email protected] сайт: www.s-t-group.com
