Автоматический выключатель, подбор и селективность.Как правильно выбрать автоматический выключатель.

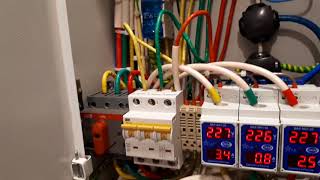

Доброго времени суток уважаемые коллеги, подписчики и примкнувшие к ним граждане! Решил сегодня поделиться с Вами, лично проверенным методом организации селективности, последовательно включенных в сеть, автоматических выключателей. А именно, методом недопущения отключения вводного автомата при сработке группового по току Короткого Замыкания. Ведь часто бывает так, что несмотря на собранный электрощит с множеством групп, где на каждую группу - свой автомат, при сработке одного из них на ток короткого замыкания срабатывает и этот групповой автомат, и вводной автоматический выключатель - на весь щит. К примеру, сработка автомата на розетку в саду, также приводит к отключению электропитания во всём загородном доме (коттедже). Сработка автомата на розетку, к примеру холодильника, приводит к отключению всего электропитания небольшого магазина. То же справедливо и для квартир. Так как же быть, ведь чаще всего не спасает и серьёзная разница в номиналах автоматических выключателей!??? Отключается и 16 ампер на розетки и 50 - 63 Ампера на вводе питания в щит. Есть несколько надёжных решений данного вопроса!!! Для более серьёзных и сложных случаев я бы рекомендовал использовать селективный автоматический выключатель. Такие варианты есть, к примеру, у АВВ. Погуглив немного, можно их найти. Но есть более простой и дешёвый способ!!! При этом, достаточно эффективный! Заключается он в том, чтобы вводной и групповые автоматы различались помимо номинала, ещё и времятоковыми характеристиками! Соответственно "D" на вводе, "С" и "В" на группах. Или "С" на вводе и "В" на группах. В случае с автоматом c характеристикой "D" на вводе, автоматы с характеристикой "С" будут приемлемы для создания некоторой селективности. А автоматы "В", в этом случае, прекрасно подойдут для достаточно протяжённых линий, с низкими токами короткого замыкания. Это может быть особенно актуально, для упомянутой прежде розетки, где нибудь в саду или в периферийной хоз. постройке. Чтобы реализовать всё это, для начала, нам нужно видеть значение токов короткого замыкания на вводе в электрощит и на участках групповых линий, от клемм групповых автоматов, до самых удалённых точек. Для этого нам нужно будет проводить замеры и некоторые расчёты на основе полученной информации. А для замеров нужно иметь - измеритель токов короткого замыкания или, как ещё его называют, измеритель петли фаза-ноль. У меня это ИФН-300, прибор от компании Радио-Сервис, сертифицирован и поверен с завода. Есть и другие приборы такого назначения, и если у Вас их нет под рукой, стоит обратиться в ближайшую к Вам электролабораторию. У этих ребят такое оборудование имеется. Как известно, мгновенный расцепитель модульного автоматического выключателя, срабатывает на ток кратный его номинальному току! А конкретнее - в зависимости от времятоковой характеристики B,C или D (есть и другие, менее распространённые характеристики). Для "В" - это, как правило в диапазоне 3-5 номинальных токов автоматического выключателя, для "С" - порядка 5-10, и для "D"- порядка 10-20 номиналов. Зная величины токов КЗ, можно подобрать и настроить защитную автоматику по селективности, словно музыкальный инструмент. Почему Нам это так важно знать и применять? Причин тут несколько! Коснусь и понятия предельной отключающей способности автоматов. Во первых, если питающая, Вашу сеть, трансформаторная подстанция имеет большую мощность и расположена близко. То, хоть и с точки зрения потребления электроэнергии - это очень хорошо, потому что, напряжение не будет заметно меняться в часы пиковых нагрузок и Вы всегда сможете рассчитывать на достаточные, для Ваших нужд, киловатты. Тем не менее, нужно очень серьёзно позаботиться о соответствии предельной отключающей способности, групповых Автоматических Выключателей и особенно вводного АВ - параметрам сети. Дело в том, что когда автомат отключает ток короткого замыкания, непременно возникает электрическая дуга. Это фактически плазма, имеющая температуру в тысячи градусов Цельсия! Дуга мгновенно нагревая, расширяет газы (атмосферного воздуха) и именно поэтому Мы слышим хлопок, и чем ток КЗ больше тем, этот хлопок сильнее. А может быть и сродни взрыву! Какой силы - спросите Вы, да разной, в зависимости от величины тока! Вот поэтому, нужно его знать! На автоматах, это значение отображено и составляет обычно 4500, 6000, 10000 и более Ампер. При этом номинал и времятоковая характеристика - могут быть одинаковы. Есть например автоматы С16 на 4500, на 6000 и на 10000 Ампер, почему бы сразу не взять на большой ток К.З. спросите Вы. Да потому что экономически, это явно нецелесообразно! Цена автомата на 4500 Ампер и на 10000 Ампер в разы отличается. Габариты и следовательно место в щите они тоже требуют разного. А потому, устанавливая автоматы и комплектуя электрощиты, нужно иметь ясное понимание величин токов возникающих не только в нормальном, рабочем режиме, но также и в аварийном. И конечно, целесообразно иметь некоторый запас прочности. Продолжение в комментариях =-
