Аппарат управления КД-А.Ш. Органы управления и индикации

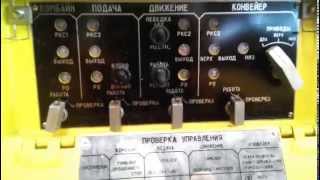

Верхняя часть корпуса аппарата управления закрыта откидной лицевой панелью, на которой расположены органы управления и индикации. Органы вспомогательного управления и ремонтной индикации находятся на контрольной панели, закрываемой откидной крышкой. Внутри верхней части корпуса расположена выемная панель управления, на которой на разъемах установлены блоки: - четыре блока управления (БУ1-БУ4) - три блока реле РЭС-32И (БР1, БР2, БР) - блок реле времени (БРВ) - блок фидерного автомата (БФА) - два блока контроля линии РКН (БР3, БР4) - блок реле (БР5) - блок предупредительной сигнализации (БПС) - блок реле РЭС-10И (БРВ).
