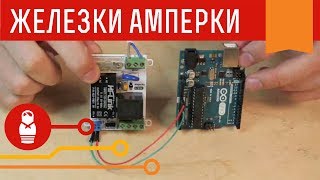

AC/DC модуль для Arduino — реле и преобразователь напряжения на одной плате. Железки Амперки

Покори высокое напряжением с помощью AC/DC модуля — http://amperka.ru/product/zelo-ac-dc?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube Мы запилили кучу проектов, но как только переходили от моделей к реальным девайсам - всегда возникала проблема с питанием контроллеров. Будь то СМС-розетка, система дачного автополива или крысиный лабирин, приходилось колхозить питания для Arduino. Иногда достаточно было разобрать телефонную зарядку, порой брали готовые блоки питания от компьютеров. В любом случае — это было костыльным решением. Нам это надоело и мы решили сделать свой блок питания с реле и предохранителем. Для того, чтобы сделать максимально универсальный модуль - под контроллеры разных компоновок и размеров - мы отказались от формата ардуино-шилдов и собрали все элементы на текстолитовой плате размером 63 на 55 миллиметров. На плату поместились преобразователь питания, электромеханическое реле, плавкий предохранитель, три клеммника и пины для управляющей электроники. ВЕДУЩИЙ Импульсный блок питания рассчитан на преобразование входящего переменного тока напряжением от 100 до 240 Вольт в постоянные пять. Вставьте во входной клеммник трёхпроводной провод — фазу в L, ноль в N, а заземление в центральную клемму. К выходным клеммам - это синяя пара внизу модуля подключите два провода папа-папа и подключите любимый контроллер. На выходе мы имеем 0,6 ампер, что позволяет использовать блок для питания для самых разных плат - от Iskra Mini до Raspberry. Параллельно с блоком питания подключено электромеханическое реле. Оно рассчитано на коммутацию цепей переменного напряжения с силой тока до 10 ампер. На реле предусмотрен не только нормально разомкнутый (LNO) контакт, но и нормально замкнутый (LNC). Управляется реле точно так же, как и его Troyka-собрат — через трёхпроводной шлейф. Если что-то пойдёт не так и нагрузка в цепи превысит 10 ампер, выручит плавкий предохранитель — он разорвёт сбойную цепь. Для демонстрации работы модуля модернизируем старый проект — СМС-розетку. Наше устройство будет собрано в герметичном корпусе 16 на 16 сантиметров. Для облегчения монтажа и отладки мы взяли большую пластину #структора и обрезали её по формату бокса. Закрепим управляющую плату, как и в предыдущем проекте это Iskra Neo. На контроллер поставим Troyka LP шилд и выведем два шлейфа - для реле и кнопки. Сверху расположим GPRS-шилд. Разместим AC-DC модуль рядом с контроллером, для этого воспользуемся нейлоновыми стойками, гайками и винтами. Крепёжные ушки зело-модуля рассчитаны на использование со #стркутором, поэтому стойки встанут точно под крепления. Спрячем устройство в корпус. Проделаем два отверстия в боковых стенках для проводов и вставим два гермоввода. Всё готово, осталось закрепить галогенную лампу на стене - наше устройство готово. Мы будем использовать его для подсветки тёмных закоулков нашего склада. Мы наблюдаем за складом с помощью системы видеонаблюдения. Чтобы не жечь свет всю ночь напролёт, наш оператор теперь может включать свет удалённо отправив СМС на секретный номер. _______________________________________________________ Скетч проекта, как обычно, ищите на wiki — http://wiki.amperka.ru/продукты:zelo-ac-dc?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube _______________________________________________________ В проекте использовались: — Iskra Neo: http://amperka.ru/product/iskra-neo?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube — GPRS Shield: http://amperka.ru/product/arduino-gprs-shield?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube — Touch Sensor (Troyka-модуль): http://amperka.ru/product/troyka-touch-sensor?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube — AC/DC (Zelo-модуль): http://amperka.ru/product/zelo-ac-dc?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube — герметичный бокс (16×16 см): http://amperka.ru/product/sealed-enclosure-160x160x60?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube — #структор: http://amperka.ru/collection/structor?utm_source=announce&utm_campaign=ac-dc&utm_medium=youtube _______________________________________________________ В ролике использовалась музыка: • вступление — Back In Black, AC/DC • основной трек — Sugar, Vibe Tracks _______________________________________________________ Присоединяйтесь к нашему сообществу: хотите учитесь, хотите просто смотрите: • vk — https://vk.com/amperkaru • facebook — https://www.facebook.com/amperka.ru • twitter — https://twitter.com/amperka • instagram — https://www.instagram.com/amperkaru/ #amperka #arduino #acdc #zelo #железкиамперки
